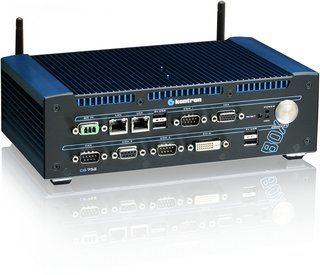

CB 752 This product is legacy
Specifications
- 使用 Intel® Atom N270 1,6GHz, 533 MHz
- 945GSE/ICH7M 芯片组
- 4 个可配置GPIO 输入输出
- Mini PCI_e 插槽
- HDA 输出、线性输入输出、麦克风输入、扬声器输出
- CF 卡 插槽
- Can 总线可选
- 双 Intel 82574L 千兆以太网控制器
- 2个 RS232 ，RS422/485 可选
- 6,5-30 V DC 输入
- 外置 AC 适配器
- 无风扇设计
- 可到 50 degress/C
- 长期供货保证
- 75 mm * 250 mm * 150 mm ( H x W x D)
无风扇及宽温设计
在强固式的铝制外壳中，CB752提供了完善的I/O接口，包括: 2个千兆以太网接口、8个 USB 2.0 接口、2个 COM 接口、VGA 接口以及音频接口。CB752可选CAN总线以及 DVI接口。 提供一个 2.5" 驱动器槽支持 SATA HDD 或 SDD 以及 CompactFlash(TM) 卡。同时此款产品支持 DDR2 内存容量可达2GB. CB752安装方式可以有多种可选，可选独自安装、壁挂式及前挂式可选。
CB752 的设计初衷即融入了低成本及高能效原则，是适用于医疗、数字信号、交通以及工业领域应用的理想紧凑式解决方案。
创新的无风扇设计及独特的散热设计可使CB752在-5°C to 50°C的环境下实现无噪音运行。
在强固式的铝制外壳中，CB752提供了完善的I/O接口，包括: 2个千兆以太网接口、8个 USB 2.0 接口、2个 COM 接口、VGA 接口以及音频接口。CB752可选CAN总线以及 DVI接口。 提供一个 2.5" 驱动器槽支持 SATA HDD 或 SDD 以及 CompactFlash(TM) 卡。同时此款产品支持 DDR2 内存容量可达2GB. CB752安装方式可以有多种可选，可选独自安装、壁挂式及前挂式可选。
CB752 的设计初衷即融入了低成本及高能效原则，是适用于医疗、数字信号、交通以及工业领域应用的理想紧凑式解决方案。
创新的无风扇设计及独特的散热设计可使CB752在-5°C to 50°C的环境下实现无噪音运行。
Features
| CPU | Intel® Atom N270 1,6GHz |
| Chipset | 945GSE/ICH7M |
| Approvals | CE |
| Connectivity | Front: 2* GB LAN, 2* COM , VGA, 4* USB, optional DVI, Optional CAN Bus ,optional RS422/485 . Rear: 2* USB, Audio, GPIO |
| Cooling | Fan less |
| Dimensions (H x W x D) | 75mm x 250 mm x 160 mm ( 2,95 inch x 9,84 inch x 6,3 inch) |
| Drives | 2,5 inch HDD/SSD , CF onboard |
| Free Slots | Mini PCI_e |
| Front Side Bus | 533 MHz |
| Main Memory | 2 GB DDR2 |
| Mounting | Desktop, Wallmount, Frontmount |
| Power Supply | 24 VDC( 10VDC to 30 VDC) optional external AC adapter |
| System Monitoring | By BIOS |
| Temperature | Operating: -15°C to 60°C according IEC 60068-2-1, 60068-2-2, 60068-2-14 |
| Verified OS | WIN CE 6.0, WIN XP embedded, Linux embedded,WIN XP pro |
| Weight | ~ 3 kg |
| I/O Features | Can Bus optional, RS422/485 optional, DVI 18 bit optional |
Downloads
技术参数
CB 752 Datasheet
[ datasheet-cb-752.pdf-4, 1.22 MB, Aug.31.2017 ]
参考手册
Manual (deutsch) CB752
[ cb752_benutzerhandbuch_v1_01_ge_web.pdf, 1.61 MB, Sep.11.2017 ]
Manual (englisch) CB752
[ cb752_user_guide_v1_01_en_web.pdf, 1.63 MB, Sep.11.2017 ]
General Safety Instruction
[ general-safety-instructions.pdf, 560.72 KB, Dec.16.2025 ]
驱动程序
Audio Driver
[ realtek_hdaudio_win2kxp_r2-35.exe, 30.73 MB, Apr.20.2023 ]
Chipset
Chipset driver
[ intel_inf_update_utility_allos_v9-0-0-1011.exe, 2.52 MB, Apr.20.2023 ]
LAN
LAN Driver
[ lan.zip-2, 12.07 MB, Jul.03.2018 ]
TPM Driver
TPM driver
[ tpm_driver_03_50_1709_00_ifx.zip, 2.58 MB, Jul.03.2018 ]
Video
Video Driver for Micro Client IIA
[ winxp_14324.zip, 18.39 MB, Jul.03.2018 ]
技术信息
Manual Supervision
[ manual_supervision_33.pdf, 304.29 KB, Nov.27.2013 ]
Technical Manual_B649
[ technicalmanual_b649_v01.pdf, 107.65 KB, Nov.27.2013 ]
机械图纸
Outline Dimensions CB 752
[ 10069-001-01a.pdf, 895.52 KB, Jan.14.2023 ]
订购指南
Configuration Guide CB511, CB751, CB752 and CB753
[ configuration_guide_cb_series_751_752_753_511.pdf-2, 205.23 KB, Jan.14.2023 ]
快速查询手册
Quick Manual for Windows CE 6.0 used on B649 board
[ ce60-quick-manual_mc-a_v01.pdf, 1.43 MB, Aug.09.2021 ]
Quick Manual for Linux used on B649 board
[ quickmanual_b649_v03.pdf, 86.29 KB, Nov.27.2013 ]
测试报告
EMC Test Report CB752
[restrictions apply]
[ emc-test-report-cb-752.pdf, 7.23 MB, Nov.27.2013 ]
Declaration of conformity CB 752
[ ce_doc_cb-752-y_2-a0ck-2xxx.pdf, 218.44 KB, Nov.27.2013 ]
Temperature_Test
Temperature Test protocol
[ test_temperature_protocol_cb752_v1_0.pdf, 2.3 MB, Nov.27.2013 ]
