Micro Client M@C104 This product is legacy

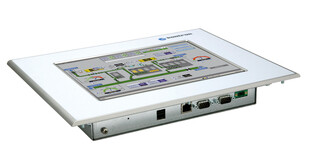

Micro Client II M@C104 10.4" 屏幕

Specifications

10.4" 屏幕
触摸屏
X86处理器
体积 (高x宽x深): 277x348x50 mm
Compact Flash 和/或 2.5" HDD
CAN 总线可选
可支持达 1 GB SDRAM
I/O: 2个USB后置, 1个USB前置, 1个RS 232 ,一个RS422/RS485, 2个LAN
前面板 IP 65 防护等级 (NEMA 250 type 12 and 13)
电源: 11.4-28.8VDC (M@C70), 19.2-28.8VDC (其他)
无风扇散热设计
可满足最严酷的工业环境需求
支持Windows CE.net, Windows XP embedded, Embedded Linux

Download Datasheet

极具性价比的人机界面系统

控创 Micro Client (瘦客户端)作为基于网络的显示器和操作板，所有的应用程序都在中央web服务器上面执行，降低了维护成本，并且保持了高灵活性。瘦客户端架构的优势在于中央化管理及软件维护、中央数据存储和备份提供了最大成都的数据安全性；无需大型存储设备和风扇的设计使得设备具备高可靠性和高可用性，将整体成本降至最低。

为满足以太网架构上的可视化以及通讯需求所设计，全新的 Micro Client M@C70, M@C84, M@C104, M@C121 以及 M@C150 具备高性能、基于x86的 ETX CPU 模块，不同的配置选择可满足您不同的需求。创新的无风扇散热设计使构建紧凑、节约空间的系统成为可能。

Micro Client产品具有抗冲击和振动能力，热稳定性以及严格遵循EMC标准。

Features

Dimensions (H x W x D)

252 x 325 x 53 mm

Display

10.4"

I/O Standard

2xUSB rear, 1x USB front, 1xRS232, 1xRS 232/422/485 optional, 2xLAN 10/100

Weight

ca. 3.3 kg

Processor

up to Celeron M 600 MHz

Downloads

技术参数

Datasheet Micro Client M@C104
[ datasheet_microclients.pdf, 89.69 KB, Aug.31.2017 ]

参考手册

Manual Micro Client M@C104
[ micro-client-0-0096-3677.pdf, 443.32 KB, Sep.11.2017 ]

General Safety Instruction
[ general-safety-instructions.pdf, 560.72 KB, Dec.16.2025 ]

驱动程序

SJA1000 CAN driver
[ isa.zip, 6.5 MB, Jul.03.2018 ]

Touch Driver
[ win_ce_5-0.zip, 449.95 KB, Apr.20.2023 ]

SJA1000 CAN driver
[ cansdkv02.zip, 543.53 KB, Jul.03.2018 ]

Touch driver
[ ts_linux.zip, 854.86 KB, Jul.03.2018 ]

SJA1000 CAN Driver
[ sja1000_linux.zip, 723.53 KB, Jul.03.2018 ]

Touch Driver
[ uniwindriver634.zip, 1.61 MB, Jul.03.2018 ]

Audio Driver
[ realtek_hdaudio_win2kxp_r2-35.exe, 30.73 MB, Apr.20.2023 ]

技术信息

'Supervision' manual for watchdog programming
Documentation of programing internal watchdog. Document version 3.2
[ manual_supervision_32.pdf, 681.48 KB, Nov.27.2013 ]

机械图纸

Dimensions Micro Client M@C104
[ 10_4zoll-micro-client-dimension.pdf, 116.99 KB, Nov.27.2013 ]

快速查询手册

Quick Manual for Windows CE 5.0 used on VIA Eden board
[ ce50-quick_manual-microclient-etx-ve_v01_e.pdf, 135.15 KB, Aug.09.2021 ]

Quick Manual for Linux used on Pentium-M Boards
[ linux_quick_manual_v01_e_pm.pdf, 115.53 KB, Nov.27.2013 ]

Quick Manual for Linux used on VIA Eden Boards
[ linux_quick_manual_v01_e_ve.pdf, 115.46 KB, Nov.27.2013 ]

Quick Manual for Windows CE 5.0 used on Pentium-M board
[ quick_mic_etxpm_ce50-tech_manual_v01_e.pdf, 118.24 KB, Nov.27.2013 ]
