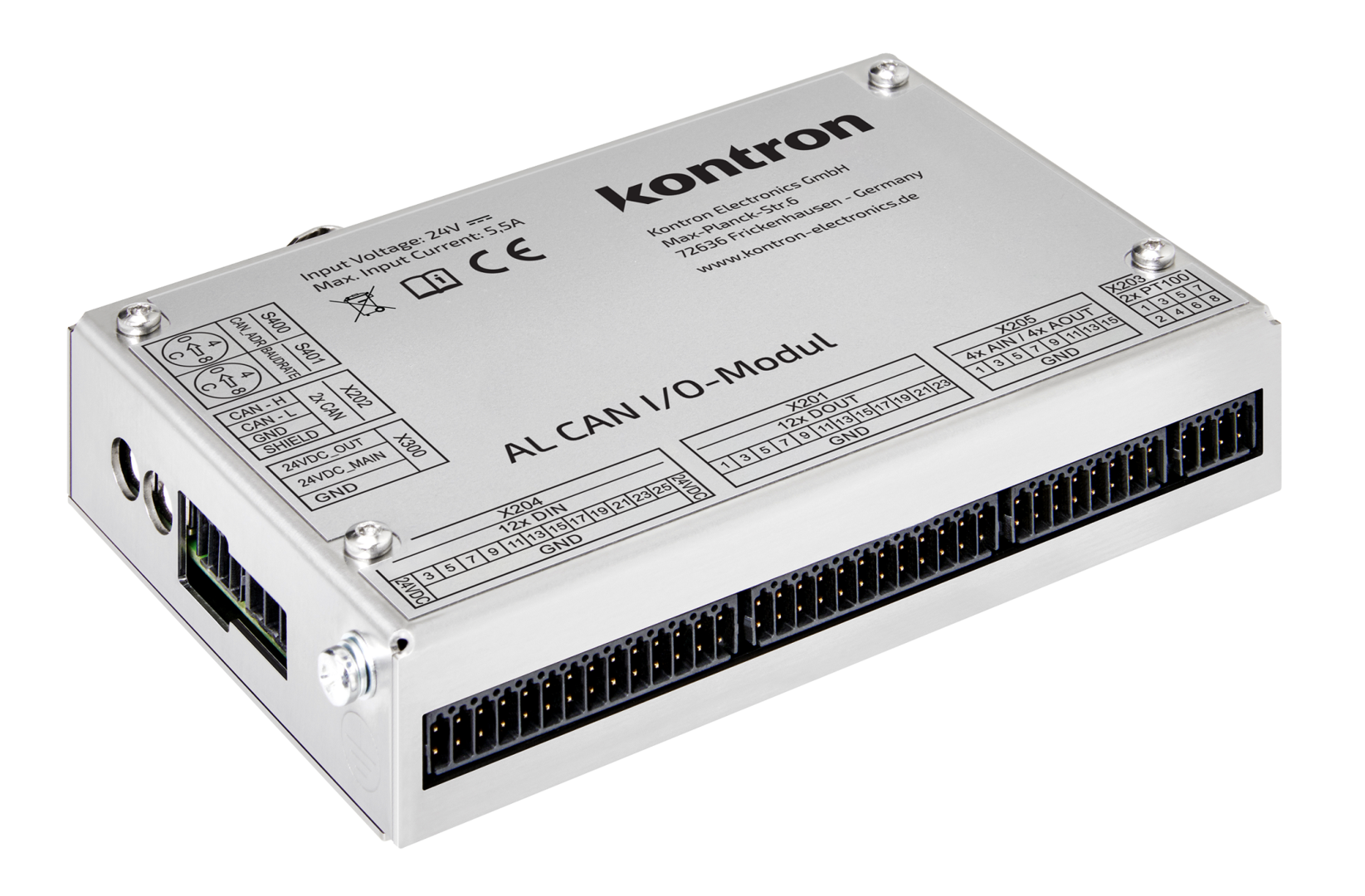

AL CAN I/O Module
Kompaktes Multifunktions-I/O-Modul
Spezifikationen
- Kompaktes I/O-Modul
- Flexible Anbindung via CAN-Bus
- Vielfältige I/O-Kanäle
- Robustes Edelstahlgehäuse
Das AL CAN I/O-Modul der Kontron Electronics aus der Serie Automation-Line ist ein äußerst kompaktes und vielseitiges Multifunktionsmodul, das speziell für anspruchsvolle Automations- und IoT-Anwendungen entwickelt wurde. Sein robustes Gehäuse und die flexible Montage, ob auf der Hutschiene, direkt auf der CPU oder als Open Frame, ermöglichen eine optimale Integration in verschiedenste Umgebungen.
Leistung & Architektur
Das Modul verfügt über einen leistungsstarken Mikrocontroller STM32F103, 1x Arm® Cortex®-M3 32-bit MCU @72 MHz und stellt insgesamt 34 I/O-Kanäle zur Verfügung: 12 digitale Eingänge, davon 2 als schnelle 32-Bit-Zähler bis 100 kHz, 12 digitale Ausgänge, davon 4 als PWM-Kanäle bis 24 kHz mit 0,8 A, 4 analoge Eingänge 0–10 V, 0–20 mA, 12 Bit, 4 analoge Ausgänge 0–10 V, 12 Bit und 2 PT100-Temperaturkanäle für präzise Messungen von -40°C bis +125°C. Bis zu 15 Module können einfach kombiniert werden, um den Kanalumfang zu erweitern.
Kommunikationsschnittstellen
Die Anbindung erfolgt flexibel über den CAN-Bus mit Übertragungsraten bis zu 1 MBit/s. Alle Ein- und Ausgänge sind industriegerecht auf Federzugklemmen geführt und bieten eine sichere, zuverlässige Verbindung.
Einsatzbereiche & Vorteile
Das AL CAN I/O-Modul eignet sich ideal für IoT-Lösungen, Maschinenbau, Gerätetechnik, Antriebs- und Temperaturregelung sowie Hausautomation. Zu den Vorteilen zählen die kompakte Bauweise, die vielseitigen Einsatzmöglichkeiten und die Möglichkeit zur individuellen Firmware-Anpassung. Anwender profitieren von einer Lösung, die auf kleinstem Raum umfassende Automationsanforderungen erfüllt.
Eigenschaften
| CPU | CAN up to 1MBit/s |
| Digital Inputs | 12x DIN 24V DC ±15% / 6mA, of which 2 inputs as 32 bit counter usable, up to 100kHz |
| Digital Outputs | 12x DOUT 24V, of which 4x PWM, max. 24 kHz, 0,8A |
| Analoge Inputs | 4x analog IN, 0…10V, 0…20mA, 12 bit resolution |
| Analoge Outputs | 4x analog OUT, 0…10V, 12 bit resolution |
| PT100 | 2x PT100, 2-4 wire connector, resolution ±0,5°C from -40°C…+125 °C |
| Power Supply | 24V DC ±15% |
| Current consumption / power | 60 mA to 5.5 A / <125W (dependent on I/O configuration) |
| Temperature range | 0°C…+55°C |
| Humidity | 95%, condensation-free |
| Housing dimensions (w x h x d) form factor | Stainless steel housing 110,5 x 24,8 x 75,5 mm for mounting on 35mm mounting rail acc. to EN 60715 |
| EMC stability | EN 61000-6-2 / EN 61000-6-4 |
| Protection Class | IP20 |
| Accessories plug set | AC Connector set AL CAN-IO Modul O 12/12/4/4 |
Downloads
Datasheets
AL CAN IO Factsheet Kontron Electronics DE
[ al-can-io-factsheet-kontron-electronics-de.pdf, 401.63 KB, Feb.24.2026 ]
Produktbroschüre Kontron Electronics DE
[ produktbroschuere-de.pdf, 1.73 MB, Mar.03.2025 ]
Flyer IoT: Brücke zur digitalen Zukunft Kontron Electronics DE
[ ked-flyer-iot-bruecke-zur-digitalen-zukunft_de.pdf, 1.1 MB, Feb.24.2026 ]
Manuals
AL_CAN-IO User Guide EN
[ al_automation-line_can-io_user_guide_en.pdf, 2.09 MB, Jul.07.2025 ]
General Safety Instruction
[ general-safety-instructions.pdf, 560.72 KB, Dec.16.2025 ]
Services
Kontron Services Brochure
[ kontron-services-brochure.pdf, 8.9 MB, Dec.17.2020 ]
