VPX 3U/DC Power Supply 600 W – VPX360

VITA 62 Hochleistungsnetzteil für VPX-Systeme

  • Kompakte Bauform: 3U x 5HP, passend für das Standard-VITA-46.0-Gehäuse
  • Unterstützt sowohl 28V DC- als auch 48V DC-Eingangsplattformen
  • Hohe Ausgangsleistung und Effizienz durch modernste Schaltnetzteiltechnologie
  • I²C (IPMI) und USB-Überwachung
  • Konform mit MIL-STD 461, 704 und 1275
Produkt anfragen
Produkt Vorschaubild

Produktinformationen

Die Kontron VPX360-Stromversorgungen sind leitungsgekühlte COTS-Spannungswandler (Commercial Off-The-Shelf), die gemäß ANSI/VITA 62.0 entwickelt wurden und mit Standard-VPX-Gehäusen nach VITA 46.0 kompatibel sind. Dank der Next-Generation-Schaltnetzteiltechnologie von W-IE-NE-R liefert die Serie eine erhöhte Ausgangsleistung und Stromstärke in einem kompakten 3U x 5HP-Format – bei gleichzeitig hoher Effizienz.

Ein neu entwickelter Eingangsfilter in Kombination mit Booster- und Isolationsstufen ermöglicht den Betrieb sowohl mit 28 V DC- als auch mit 48 V DC-Eingangssystemen. Die VPX360 erfüllt die Anforderungen der MIL-Standards 461, 704 und 1275 und bietet integrierte Überwachungs- und Steuerfunktionen über I²C (IPMI) und USB. Sämtliche mechanischen und elektrischen Schnittstellen entsprechen dem VITA-62-Standard.

Technischer Support

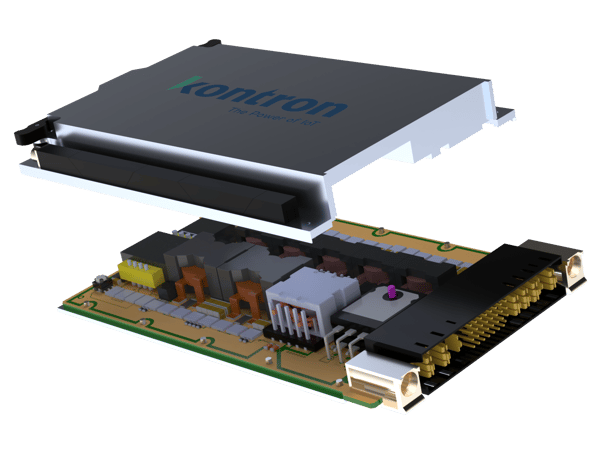

Product Image 1

Technische Daten

ComplianceCompliant to VITA 62 specification MIL-STD-461, MIL-STD-704, MIL-STD-1275 compliance (to be tested as per VITA 62, par. 3.2.1) Ruggedized to MIL-STD-810, with standard conformal coating (other on request)
Power & EfficiencyNext generation power conversion technology Output power up to 600W with high efficiency Dual / wide input voltage range: 12 V DC … 68 V DC (nominal 28V and 48V) Reverse polarity and input overvoltage protection
Protection FeaturesVoltage sense controlled Over Voltage, Under Voltage, Over Current, Over Temperature protection
Management & ControlMicroprocessor controlled I²C bus communication for monitoring (status, input and 6 output voltages and currents, temperatures) Micro-USB connector for communication and firmware updates IPMI support as per VITA 46.11
Design & ComponentsNo liquid / wet / aluminum electrolytic capacitors

Downloads

Wird geladen...

Varianten

Varianten hier auswählen
VX3060DMA

VX3060DMA

600W 3U VITA 62 VPX power supply Standard Version, 28V key, MIL-STD-461, -704, -1275 compliant, with standard acrylic conformal coating [Input] 28V DC VS1 [+12V] 40A VS2 [+3.3V] 20A VS3 [+5V] 40A Vaux1 [+12V] 1A Vaux2 [-12V] 1A Vaux3 [+3.3V] 6A

WIENER VPX360 power supplies are conduction-cooled, commercial off-the-shelf (COTS) converters designed according to ANSI/VITA 62.0 and compatible with standard VPX chassis per VITA 46.0. Thanks to W-IE-NE-R's next-generation switching power technology, the series delivers increased output power and current in a compact 3U x 5HP footprint, while maintaining high efficiency.
A newly developed input filter, combined with a booster and isolation stage, enables operation with both 28V DC and 48V DC input systems. Built to meet MIL-STD-461, 704, and 1275 requirements, the VPX360 also features onboard monitoring and control via I²C (IPMI) and USB. All mechanical and electrical interfaces follow the VITA 62 standard.

VPX360EMA

VPX360EMA

600W 3U VITA 62 VPX power supply Standard Version, 48V key, MIL-STD-461, -704, -1275 compliant, with standard acrylic conformal coating [Input] 48V DC VS1 [+12V] 40A VS2 [+3.3V] 20A VS3 [+5V] 40A Vaux1 [+12V] 1A Vaux2 [-12V] 1A Vaux3 [+3.3V] 6A
