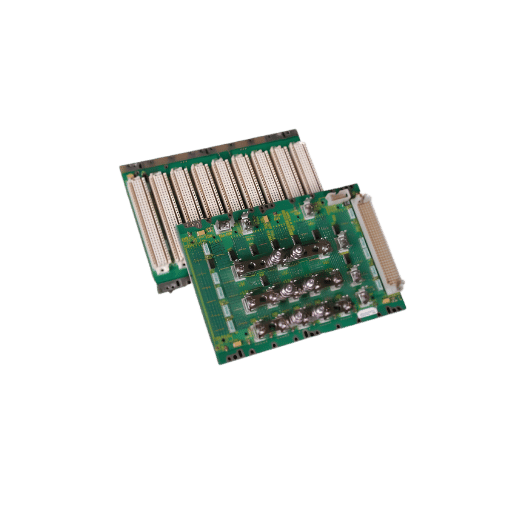

VME 64x 3U 165
HF-optimierte 3U-J1-Backplane für VME64x-Systeme mit 3, 9, 10 oder 21 Slots.
- Speziell für VME64x-Systeme im 3U-J1-Formfaktor
- Mit 3, 9, 10 oder 21 Slots erhältlich
- Elektronisch-automatisches oder manuelles Daisy Chaining
- Hohe Strombelastbarkeit mit bis zu 12,5 A pro Slot bei +3,3 V
- HF-optimiertes FR-4-Design gemäß ANSI/VITA 1.1-1997
Produktinformationen
Die VME64x 3U Serie 165 von Kontron Hartmann Wiener wurde für kompakte und leistungsfähige VME64x-Systeme entwickelt. Sie ist mit 3, 9, 10 oder 21 Slots erhältlich und besitzt einen einheitlichen Slotabstand von 4 HP beziehungsweise 20,32 mm.
Für Daisy Chaining und Bus Grant unterstützt die Serie sowohl eine elektronisch-automatische Konfiguration über ein OR-Gate als auch eine manuelle Konfiguration über Jumper oder auf Anfrage per Wire-Wrap. Laut Produktspezifikation sind aktive und passive Terminierungen möglich. In der veröffentlichten Bestellnummerntabelle werden aktive Varianten aufgeführt.
Die Backplane bietet eine hohe Strombelastbarkeit pro Slot. Unterstützt werden bis zu 12,5 A bei +3,3 V, 9,0 A bei +5 V sowie eine zusätzliche +48-V-Versorgung im Bereich von 38 bis 75 V mit bis zu 3,0 A pro Slot. Die Stromversorgung erfolgt über eine Stromschiene beziehungsweise eine M6-Schraubklemme.
Das HF-optimierte Leiterplattendesign basiert auf FR-4-Material und erfüllt die Basisspezifikation ANSI/VITA 1.1-1997. Eine durchgehende Chassis-GND-Fläche sowie die kapazitive HF-Kopplung von Rack- und Systemmasse unterstützen den zuverlässigen Betrieb in anspruchsvollen industriellen, militärischen, medizinischen, Telekommunikations-, Transport- und Luftfahrtanwendungen
Technische Daten
| Form Factor | 3U J1; ausgelegt für VME64x-Systeme |
|---|---|
| Free Slots | Verfügbare Konfigurationen: 3, 9, 10 und 21 Slots |
| Backplanes | Slotabstand: 4 HP (20,32 mm); aktive oder passive Terminierung auf beziehungsweise in der Backplane; Daisy Chaining/Bus Grant elektronisch-automatisch über OR-Gate oder manuell über Jumper beziehungsweise auf Anfrage per Wire-Wrap |
| Power & Efficiency | Leistungsaufnahme bei beidseitiger Terminierung: aktiv < 0,1 A, passiv < 1,6 A; zulässige Strombelastung: Stromschiene 200 A, kombinierter Doppel-Flachsteck-/Schraubanschluss 25 A und Faston-Anschluss 10 A; Strombelastung pro Slot: +3,3 V 12,5 A, +5 V 9,0 A, +12 V 1,5 A, −12 V 1,5 A, +5 V Standby 1,5 A und +48 V (38–75 V) 3,0 A |
| Connector | 160-polige Steckverbinder in 2-mm-Einpresstechnik, Qualitätsstufe 2; Stromversorgung über Stromschiene beziehungsweise M6-Schraubklemme; Chassis-Ground-Anschluss als Kombination aus M6-Schraube und Faston 6,3 × 0,8 mm |
