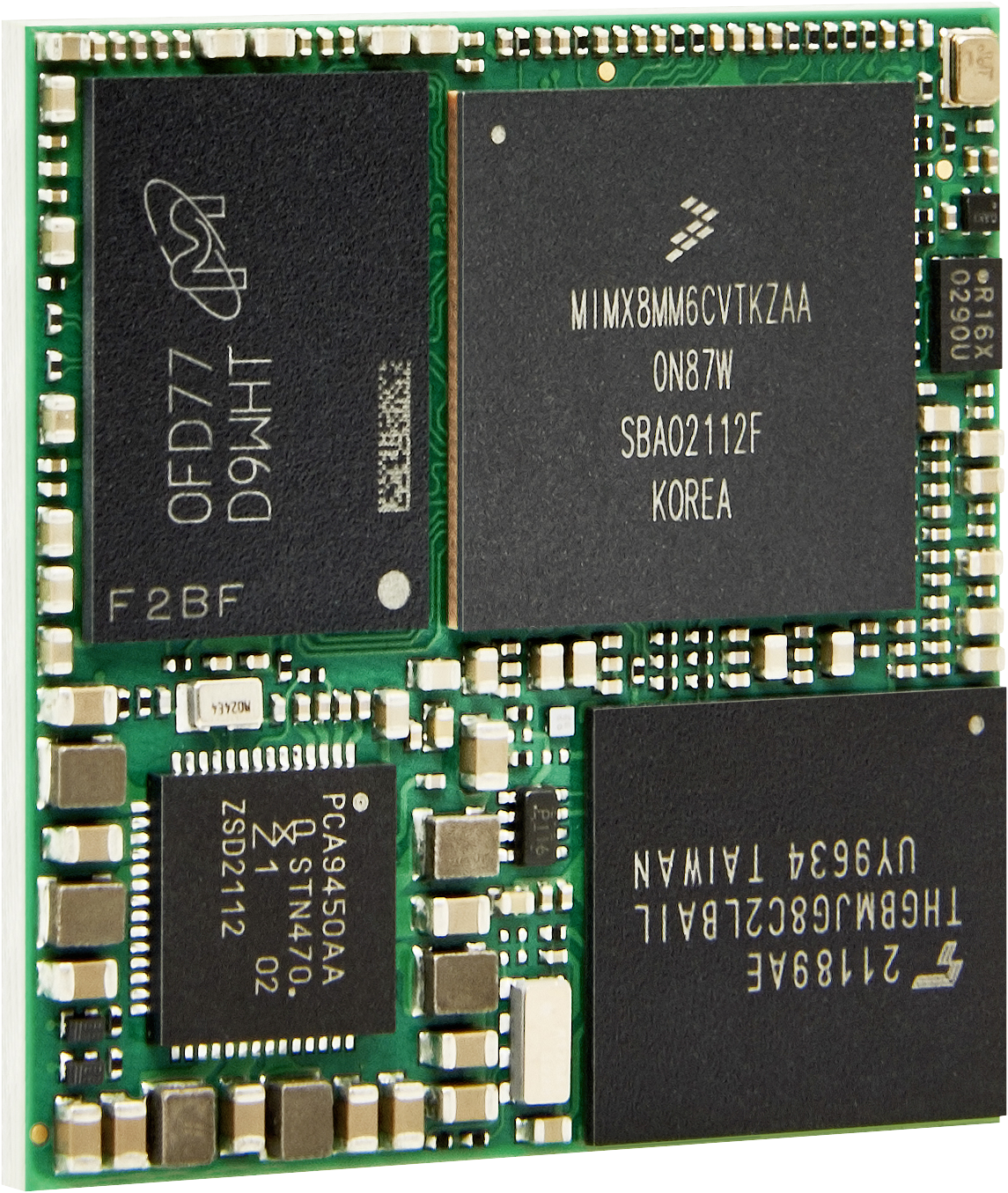

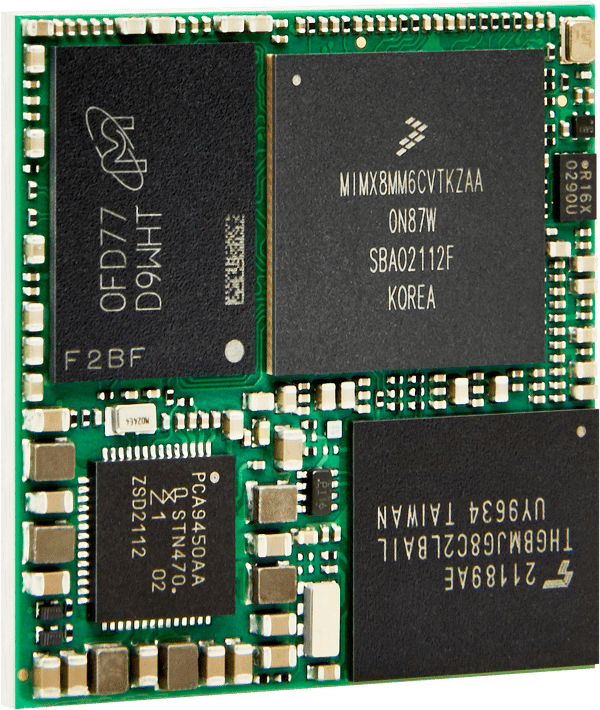

SoM OSM-S i.MX8M Mini
Open Standard Module™ (OSM) mit NXP i.MX8M Mini Prozessor
Spezifikationen
- 4x Arm® Cortex®-A53 @1,6 GHz
- 2D GPU und 3D GPU
- Bis zu 4 GByte LPDDR4-RAM und bis zu 128 GByte eMMC
- 1x 1 Gbit/s Ethernet
- OSM-Size-S, Formfaktor 30 mm x 30 mm
Das OSM-S i.MX8M Mini der Kontron Electronics ist ein vielseitiges System-on-Module, das die Vorteile des OSM-Standards gezielt für anspruchsvolle Embedded-Anwendungen nutzbar macht. Dank des OSM-Standards ist das OSM-S i.MX8M Mini als direkt auflötbares Modul ohne Steckverbindungen konzipiert. Dadurch kann es besonders kostengünstig und effizient maschinell bestückt werden. Zusammen mit der hohen Performance des NXP i.MX8M Mini Prozessors im kompakten 30 x 30 mm Formfaktor bietet das SoM eine optimale Lösung für Projekte, bei denen Platzbedarf, Energieeffizienz und Rechenleistung gleichermaßen entscheidend sind.
Leistung & Architektur
Das OSM-S i.MX8M Mini bietet starke Performance durch 4x Arm® Cortex®-A53 @1,6 GHz. Der integrierte 2D/3D-Grafikprozessor ermöglicht flüssige Oberflächen und hardwarebeschleunigte Grafik. Die Multi-Core-Architektur sorgt für eine effiziente Parallelverarbeitung und ein ausgewogenes Verhältnis von Leistung und Energieverbrauch – ideal für rechenintensive Anwendungen und Bildverarbeitung.
Kommunikationsschnittstellen
Das Modul verfügt über eine breite Auswahl an Schnittstellen, darunter digitale I/Os, serielle Ports, PWM, zwei SDIO-Anschlüsse, einen Gigabit-Ethernet-Port (GbE) und zwei USB 2.0 OTG-Schnittstellen. Zusätzlich bietet das OSM-S i.MX8M Mini flexible Möglichkeiten zur Anbindung von Peripheriegeräten, wie z.B. I²C, SPI und UART, sowie Unterstützung für Audio- und Display-Schnittstellen, was eine vielseitige Integration in verschiedenste Embedded-Anwendungen ermöglicht.
Einsatzbereiche & Vorteile
Die RISC-Prozessoren des OSM-S i.MX8M Mini auf Basis der Arm®-Architektur vereinen Energieeffizienz mit hoher Rechen- und Grafikleistung. Dadurch eignet sich das Modul besonders gut für kostenorientierte Embedded-Lösungen. Durch die umfassende Integration aller essenziellen Komponenten und die konsequente Umsetzung des OSM-Standards bietet das OSM-S i.MX8M Mini ein Höchstmaß an Flexibilität, was die Entwicklung maßgeschneiderter Applikationen deutlich vereinfacht.
Eigenschaften
| CPU | NXP i.MX8M Mini, 4x Arm® Cortex®-A53 @1.6 GHz, 1x Arm® Cortex®-M4 @400 MHz, 2D GPU and 3D GPU |
| LPDDR4-RAM | 4 GByte Options: 1 GByte, 2 GByte |
| NOR-FLASH | 2 MByte |
| eMMC | 32 GByte Options: 4 GByte up to 128 GByte |
| EEPROM | 8 kB (64 kb) Options: on request |
| Ethernet | 1x 1 Gbit/s (RG MII) |
| USB | 2x 2.0 OTG |
| I/Os | 4x UART, 2x I²C, 2x SPI, 24x GPIO, 3x PWM, 1x PCIe, 1x SAI, 2x SDIO (1x 4-bit, 1x 8-bit) |
| Camera Interface | 1x MIPI CSI (4-lane) |
| Power Supply | 5 V DC ±5 % |
| IO Voltage | 1.8 V Option: 3.3 V |
| Power Consumption | Linux running < 1 W, max. < 3.5 W |
| Temperature range | -25 °C ... +85 °C |
| RTC (I²C) | 45 nA / 1ppm @25 °C |
| Operating System | Embedded Linux (Yocto Distribution) |
| Form Factor | 30 x 30 mm OSM Size-S |
| Footprint | 332 Pin / RM 1.25 mm |
| Security | HAB Secure Boot, TrustZone, TRNG, RSA bis zu 4096, AES-128/192/256, 3DES, ARC4, MD-5, SHA bis zu 256, ECC, Secure JTAG |
