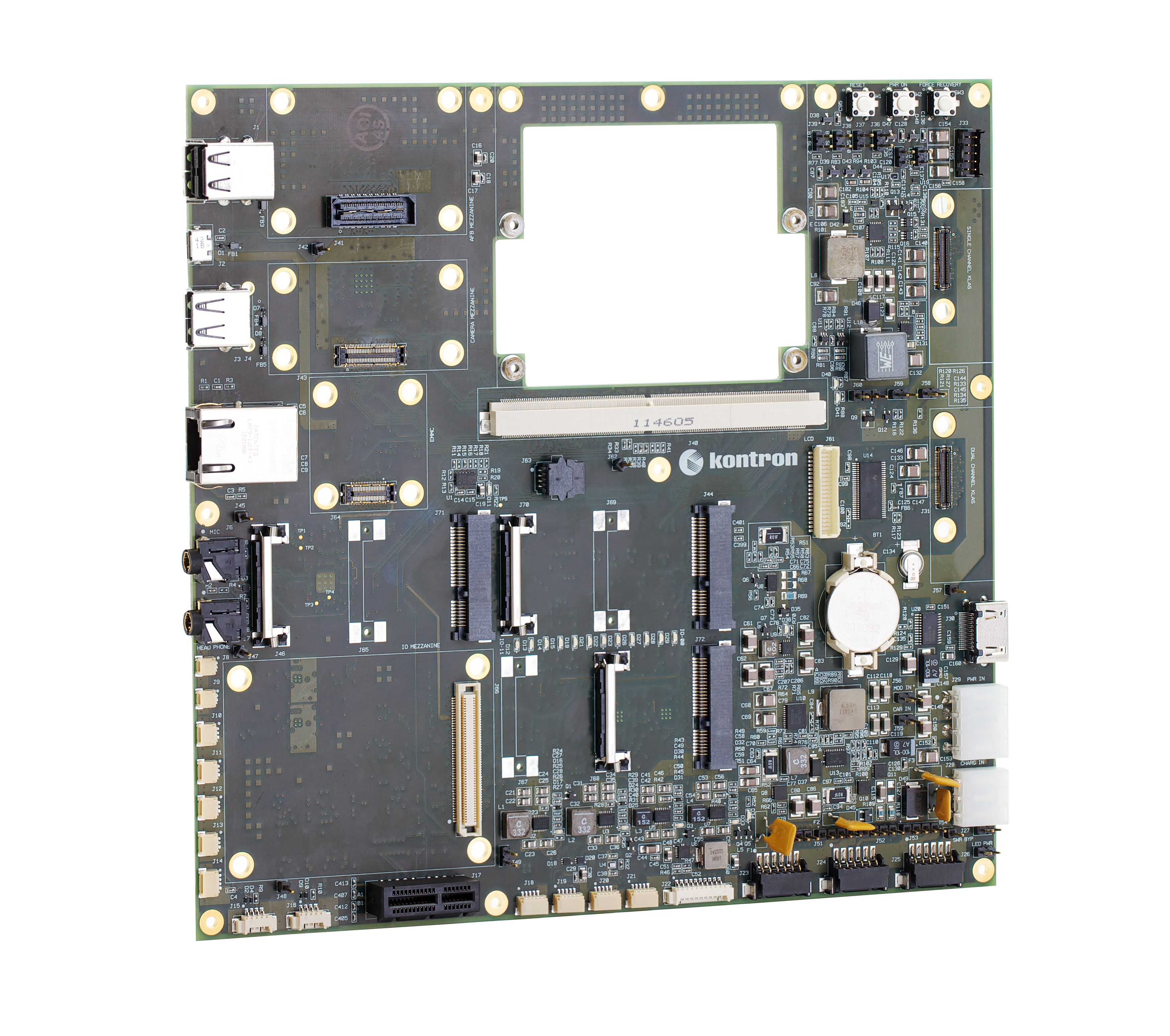

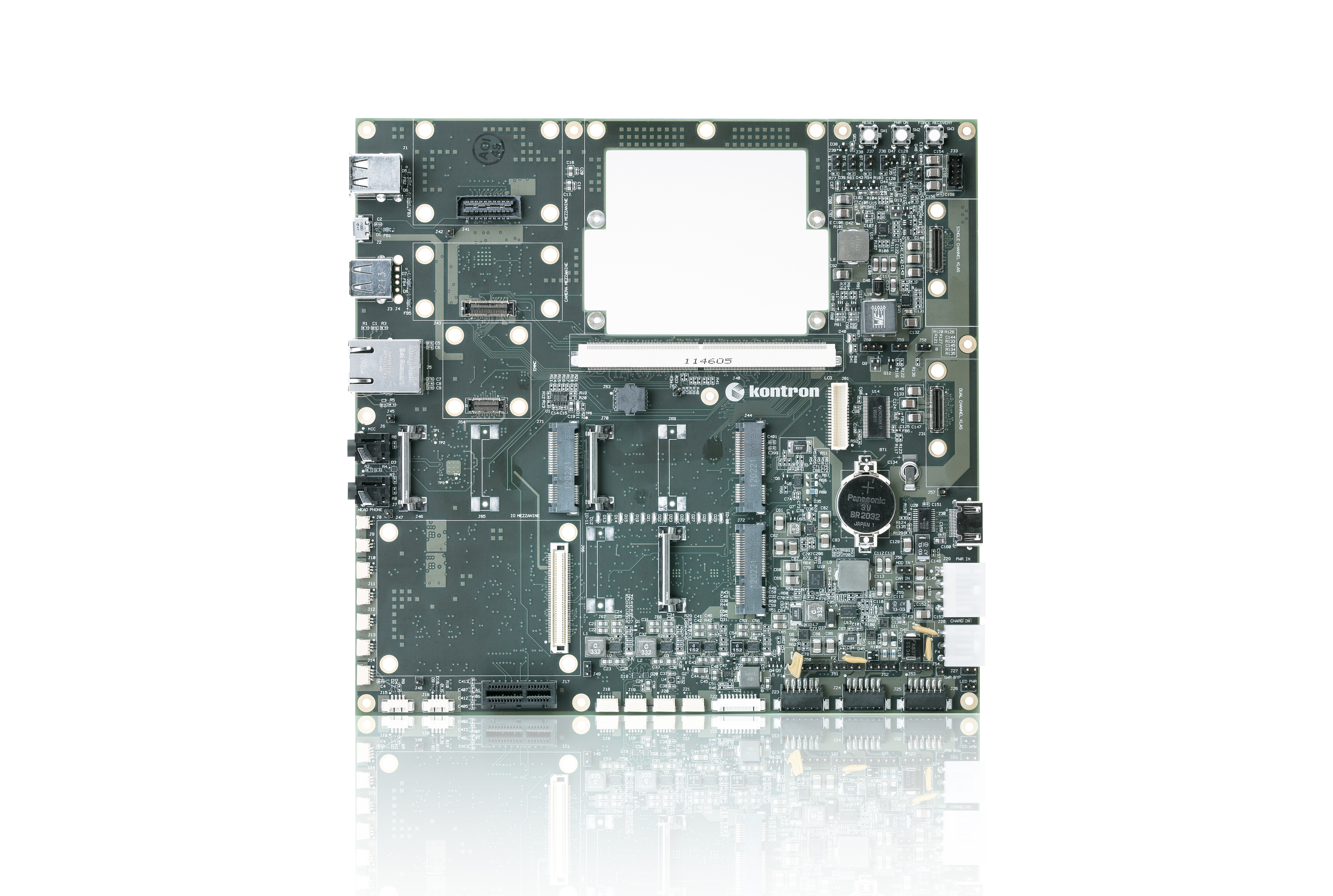

SMARC Evaluation Carrier
SMARC Evaluation Carrier
Dieses Produkt wird nicht für neue Designs empfohlen.
Mouseover Zoom loading...
Spezifikationen
- Evaluation Carrierboard für ultra-low-power ARM und SoC basierte Computer-on-Modules
- Breites Schnittstellenangebot für flexible Designs
- Duale Spannungsversorgung für mobile oder stationäre Applikationen
- Folgt der SMARC (Smart Mobile Architecture) Spezifikation der SGET
SMARC Evaluation Carrier
Das SMARC Evaluation Carrierboard ermöglicht Entwicklern von Embedded Applikationen einen schnellen Einstieg in die Entwicklung von Systemen auf Basis der modularen SMARC Plattform und verschafft ihnen so einen Vorsprung beim gesamten Systemdesign. Wählen Sie einfach das SMARC Modul, das am besten zu Ihren Applikationsanforderungen passt, installieren Sie es und schon kann es los gehen. Das SMARC Evaluation Carrier entspricht der SMARC-Spezifikation. Das Schnittstellenangebot ist mit Gigabit Ethernet, SIM-Karten-Sockel, Kontron LVDS-Adapter, und mit mini-PCI Express-Optionen speziell auf Low-Power-Applikationen ausgelegt.
Eigenschaften
| Supported Modules | Accepts SMARC™ Modules 82mm x 50mm and 82mm x 80mm |
| Dimensions (H x W x D) | 210mm x 200mm |
| Graphics | HDMI Parallel LCD port LVDS KLAS Adapter – 24 bit color packing, single and dual channel LVDS |
| Ethernet | GbE port with integrated magnetics |
| Audio Controller | On-board I2S Audio Codec |
| Hard Disk | SATA MO-300 site Micro SD Card slot eMMC Mezzanine site |
| Humidity | 93% relative Humidity at 40°C, non-condensing |
| PCI Express / PCI support | PCIe slot Mini-PCIe sites (2) with shared SIM slot |
| Power Supply | Lab bench power input option – 3.0V to 5.25V input voltage range Support for Li-Ion batteries and on-board charging circuit |
| Serial | RS232 support for all 4 SMARC serial ports 2x CAN |
| USB | 7x USB USB OTG micro AB connector USB R/A Type A connector |
| Additional | RTC backup power sources – Lithium coin cell socket and SuperCap option On-board accelerometer SIM card support |
Downloads
Datasheets
SMARC Evaluation Carrier
(Release Candidate)
[ datasheet_smarc-eval-carrier.pdf, 856.8 KB, Aug.31.2017 ]
Manuals
User's Guide SMARC Evaluation Carrier
Rev. 1.4
September 2017
[ smarc-eval-carrier-user-guide-v1-4.pdf, 2.69 MB, Apr.20.2023 ]
General Safety Instruction
[ general-safety-instructions.pdf, 560.72 KB, Jan.04.2021 ]
Services
Kontron Services Brochure
[ kontron-services-brochure.pdf, 8.9 MB, Dec.17.2020 ]
Weitere Downloads
Alle weiteren Downloads (Treiber, Downloads etc.) finden Sie auf Kontrons Customer Section
