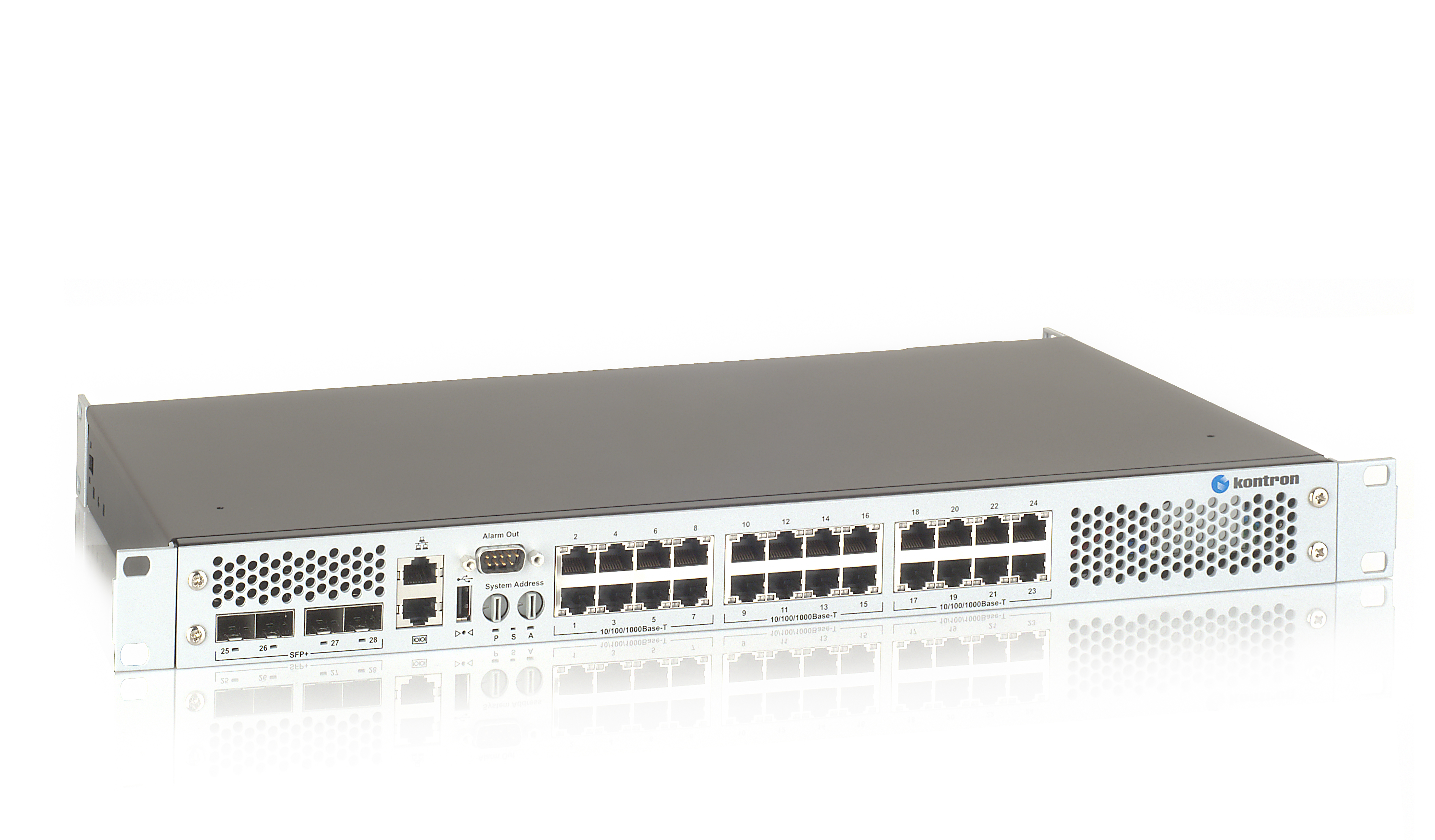

RES2404-PTP Nicht zu empfehlen für neue Designs
Hochleistungs Rugged Ethernet Switch
Dieses Produkt wird nicht für neue Designs empfohlen.
Last time buy: Jan 31, 2024
Last time delivery: July 31, 2024
Spezifikationen
- Leistungsstark: 19’’ 1HE Fully Managed 1 / 10G Ethernet Switch
- Flexibel und einfach: Bis zu 24x1G RJ45 Ports plus 4x10G SFP+ Ports, Verwaltung über Kommandozeile und Webinterface
- Zuverlässig: Erweiterter Temperaturbereich, unempfindlich gegen Schock und Vibrationen, lüfterloser Betrieb optional
- Fully Managed Layer 2 / 3 Non-Blocking Ethernet Switch mit IPv6 Support
- 24x 10/100/1000Base-T über RJ45 Konnektoren
- 4x 10GBase-X SFP+ für Kupfer- oder Glasfaserleitungen
- USB und DIP Switches für Konfigurationsverwaltung
- Kommandozeile und Webinterface
- 1HE, 19” Gehäuse
- Netzteil für 110/230VAC
- Erweiterter Temperaturbereich: -25 bis +70°C
- Normgerecht entwickelt für Industrie, Seefahrt und Verteidigungstechnik
24 / 28 Port 1G/10G Hochleistungs Rugged Ethernet Switch der Spitzenklasse
Der 19” Rugged Ethernet Switch (RES) ist entwickelt für Applikationen in der Verteidigungstechnik und anderen Einsatzbereichen, die hohe Zuverlässigkeit unter rauen Umgebungsbedingungen sowie Langzeitverfügbarkeit fordern. Basierend auf hochintegrierten Ethernet-Switching-Komponenten, setzt der RES2404-PTP auf Kontrons bewährte Ethernet Building Blocks und Management Software und ermöglicht so die schnelle Installation zuverlässiger Ethernet Netzwerke.
Der RES ist eine kosteneffiziente managebare Ethernet Switch Lösung und bietet weitaus mehr als nur reines Gigabit Ethernet Switching.
- RES2404-AC-PTP 24 x 10/100/1000BASE-T Interfaces and 4 x 1/10GbE (10GBase-X SFP+) port
Dank des umfassenden technischen Know-hows und bestehender Building Blocks kann Kontron auch ein individuelles Switching Design umsetzen, ganz nach Ihren speziellen Bedürfnissen.
Eigenschaften
| Additional | Various configurations available |
| Connection | 1GbE: 24x RJ45, 10GbE: 4 SFP+ |
| Dimensions (H x W x D) | 19 inch, 1U Chassis, 445 x 45 x 205 mm |
| Ethernet/Bridging Protocols | Include PTP (IEEE 1588v2), VLANs (802.1Q), Link aggregation (802.3ad), Spanning tree (802.1D, 802.1w), QoS (IEEE 802.1p), Flow control (802.3x), GARP/GVRP, GMRP |
| Function | Managed L2/L3 Switch |
| Operation Temperature | RES2404-PTP -20 to 55°C RES2404-PTP-PoE -20 to 50°C |
| Ports | 4x 10G SFP+, 24x 1G RJ45 |
| Power Consumption | 110/230VAC, 100W; PoE Version 300W |
| Routing Protocols | Include OSPFV2, RIPV2, VRRP, IGMP Snooping, DiffServ, ARP, ICMP |
Downloads
Datasheets
RES2404-PTP Datasheet
[ res2404-ptp_20190606_datasheet.pdf, 3 MB, Jun.06.2019 ]
Manuals
RES2404-PTP / RES2404-PTP-PoE User Guide
Rev. 1.1, 18. August 2020
[ userguide_res2404-ptp-poe_rev1-1_2020-08-18.pdf, 2.32 MB, Apr.20.2023 ]
RES-PTP-POE Command Line Interface Reference Manual
Fastpath CLI reference manual for ESC-RES-PTP products
[ res-ptp-poe-cli-reference-manual-v1-0.pdf, 5.95 MB, Apr.20.2023 ]
Quick Start - Fastpath Configuration Guide
The Fastpath Configuration guide explains the general use of the command line programming interface and provides practical examples.
[ fastpath-configuration-guide-v1-2.pdf, 4.97 MB, Apr.20.2023 ]
ESC RES Application Note PTP
Application note regarding usage of PTP (Precision Time Protocol) features on ESC-RES-PTP products
[ esc-res-ptp_an-0002-ptp-v1-00.pdf, 120.93 KB, Apr.20.2023 ]
General Safety Instruction
[ general-safety-instructions.pdf, 560.72 KB, Jan.04.2021 ]
Services
Kontron Services Brochure
[ kontron-services-brochure.pdf, 8.9 MB, Dec.17.2020 ]
Weitere Downloads
Alle weiteren Downloads (Treiber, Downloads etc.) finden Sie auf Kontrons Customer Section
