mITX-CFL-S
Mini-ITX Industrie-Motherboard mit Intel® Coffee Lake S-Serie und Xeon E-Serie Prozessoren
- 1x eDP, 1x HDMI, 2x DP für Display Anschluss
- 3x GbE LAN für Netzwerk Anschluss
- Bis zu 6x USB 3.1, Bis zu 4x USB 3.0, 4x USB2.0, 4x RS232/422/485,1x 8-bit DIO
- 2x SATA 3.0 für Speicher Anschluss
- 1x PCIe x16, 1x M.2 Key M, 1x M.2 Key A, 1x M.2 Key B
Core™ & Xeon® Processors Support
mITX-CFL-S ist ein Mini-ITX-Industrie-Motherboard, das mit Intel® Coffee Lake Prozessoren der nächsten Generation ausgestattet ist. Es verfügt über zwei Arten von abgeleiteten Modellen, die auf Core™ i bzw. Xeon® E Prozessoren basieren und somit für erweiterte Embedded-Anwendungen in den Bereichen Infotainment, Industrieautomation, Prozesssteuerung, Small Business / Storage Server, Entry / Mobile / Cloud Workstation, Media Transcode und Edge Computing / IoT Segmente geeignet sind.
Vielzahl von Erweiterungsschnittstellen
Neben einer Vielzahl von Peripherieschnittstellen verfügt mITX-CFL-S über zwei SATA 3.0-Sockel, einen PCIe x16-Steckplatz, einen M.2 Key M-Sockel, einen M.2 Key A-Sockel und einen M.2 Key B-Sockel für großartige Speicher- und Erweiterungsmöglichkeiten.
Technische Daten
| Processor | Intel® Xeon® E-2200 Series (LGA1151 socket, max. 35 W TDP support for 8 Core CPU) Intel® Xeon® E-2100 Series (LGA1151 socket) 9th Generation Intel® Core™ S-Series (LGA1151 socket, max. 35 W TDP support for 8 Core CPU) 8th Generation Intel® Core™ S-Series (LGA1151 socket) 8th Generation Intel® Celeron® S-Series (LGA1151 socket) |
|---|---|
| Chipset | Intel® C246 (Xeon®, Core™ & Celeron® CPU) Intel® Q370 (Core™ & Celeron® CPU) |
| Main Memory | 2x DDR4 2400/2666 U-DIMM up to 64 GByte |
| Graphics Controller | Intel® UHD Graphics P630 (Xeon® CPU) Intel® UHD Graphics 630 (Core™ CPU) Intel® UHD Graphics 610 (Celeron® CPU) |
| Display | 1x eDP 1.4 (4096 x 2304 @ 60 Hz) 2x DP (on rear, 4096 x 2304 @ 60 Hz) 1x HDMI 1.4 (on rear, 4096 x 2160 @ 24 Hz / 2560 x 1600 @ 60 Hz) Triple display support |
Downloads
Technische Spezifikation
Motherboard and SMARTCASE™ Tech Specs
8.28 MB | 26. März 2026
Whitepaper
Modules and Motherboards WP
Weitere Downloads
Alle weiteren Downloads (Treiber, Downloads etc.) finden Sie auf Kontrons Customer Section
Ähnliche Produkte & Lösungen
SMARTCASE™ S720
Gehäuse Kit Lösung für D363x-S mITX
Services & Add-ons
Kontron ToolSuite
Central Management Solution for BIOS Configuration in Embedded Systems.
KontronOS
The Secure, Hardened Linux®-Based Operating System for Edge Devices
Varianten
Varianten hier auswählen
mITX-CFL-S-0-C246
46015-0000-00-0
Intel® C246 Chipset, Operation Temperature: 0 °C ~ 60 °C
mITX-CFL-S-3-Q370
46016-0000-00-0
Intel® Q370 Chipset, Operation Temperature: 0 °C ~ 60 °C
mITX-CFL-S-0-C246-ET
46017-0000-00-0
Intel® C246 Chipset, Operation Temperature: -20 °C ~ 70° °C
Zubehör
Zubehör hier auswählen

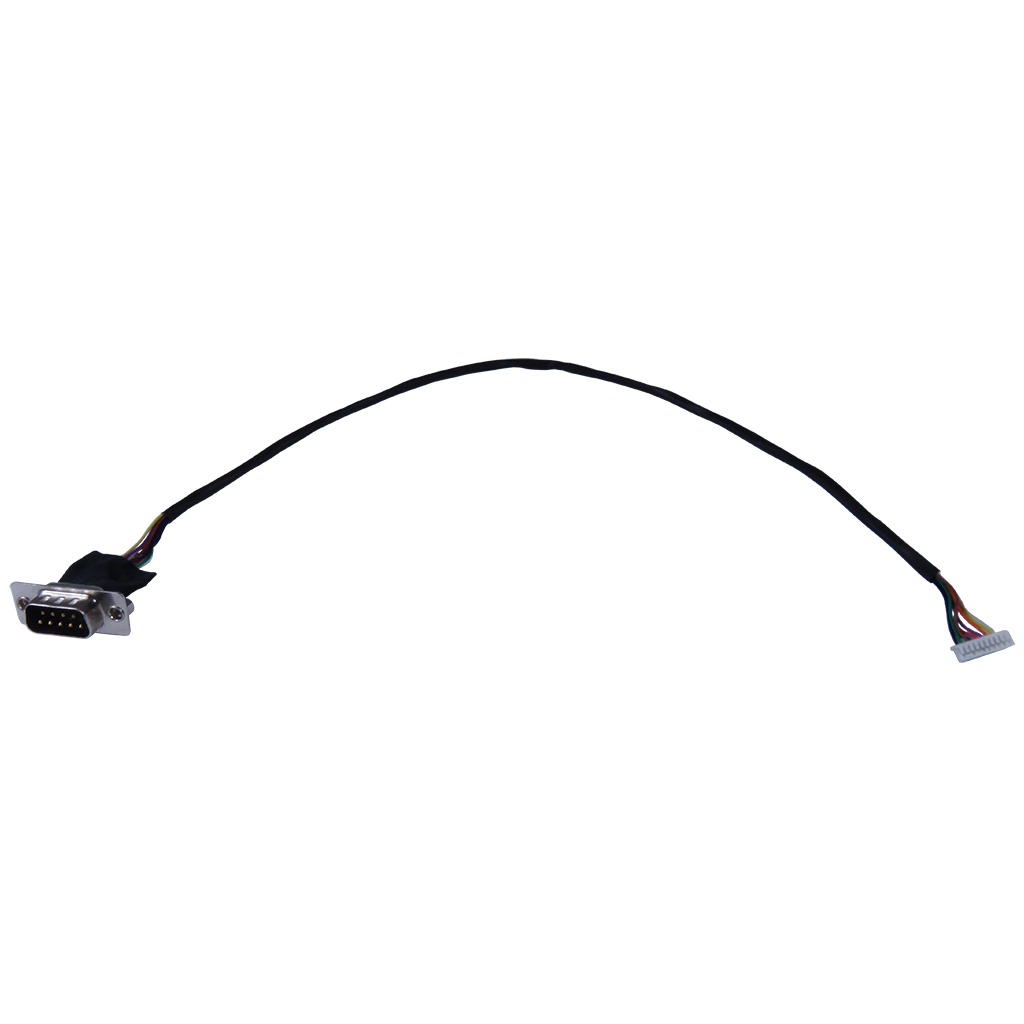

COM_Port Cable
1064-2427
Serielle Schnittstellenkabel D-SUB 9P (männlich) zu SBC, 350mm

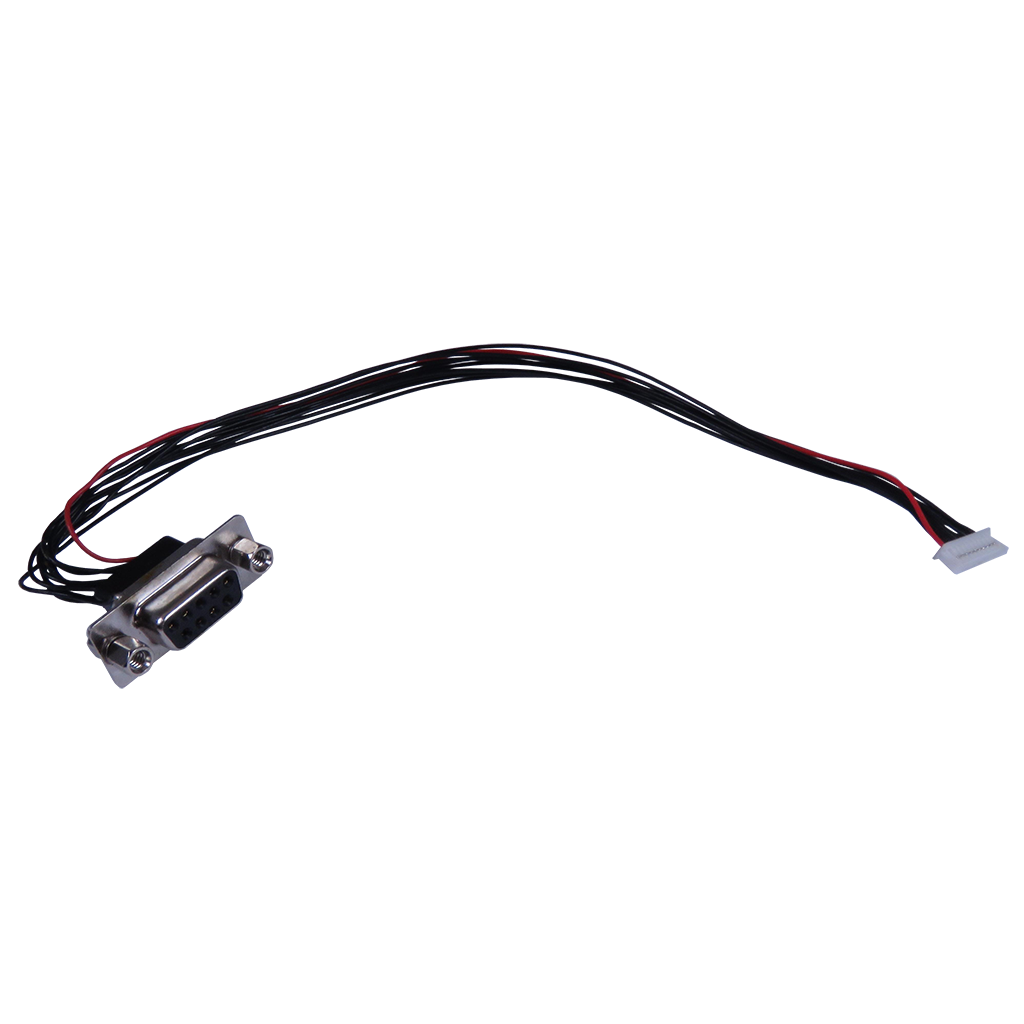

DIO Cable
1065-3137
Digital IO Kabel D-SUB-9P (Female) zu SBC, 200mm
2 Ports USB 2.0 Cable
1064-2429
USB (female) ×2 to 2×5P 2.54 pitch, L=250 mm

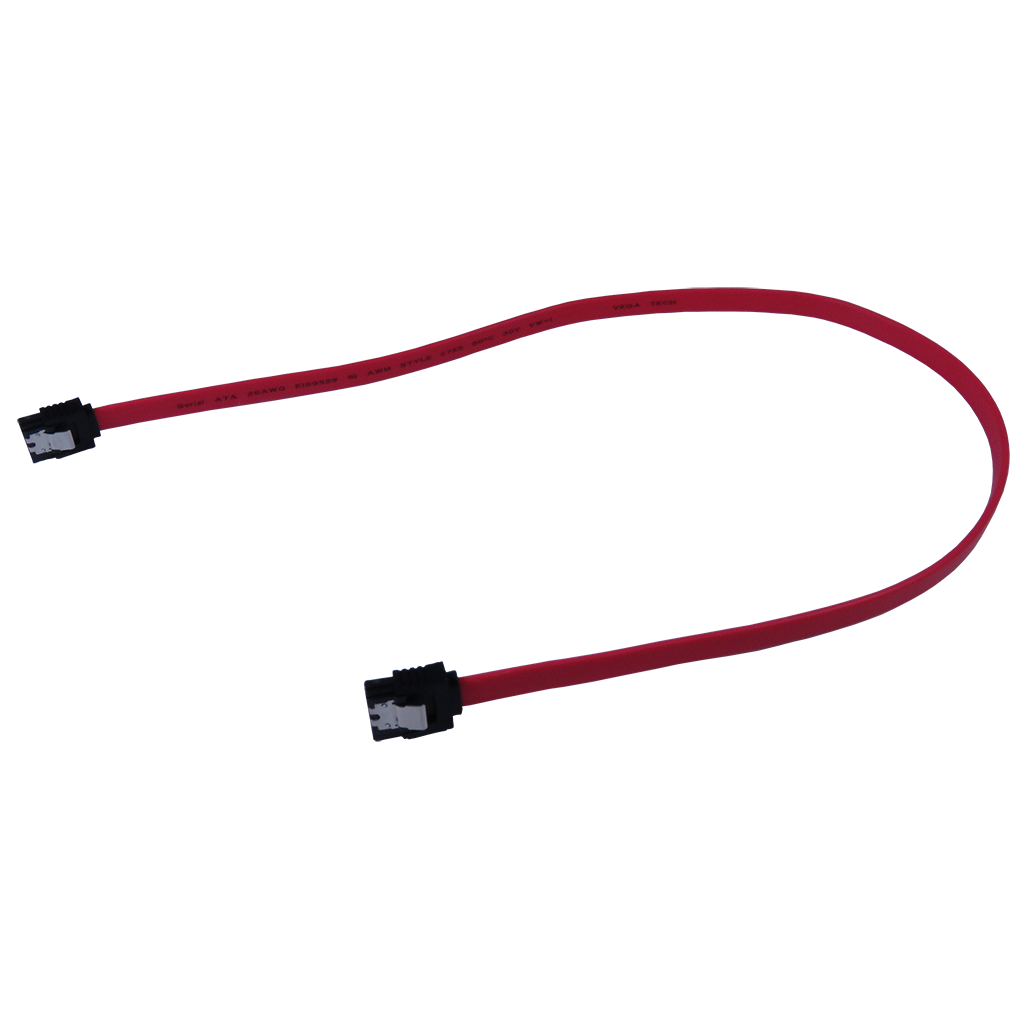

SATA Cable with Lock
1064-2431
SATA Datenkabel mit Verriegelung 460mm
Active Cooler for LGA1156 Socket
1065-3175
AL Kühlkörper + FAN, 12V DC-In, Unterstützung bis 85Watt
Audio Cable L=400 mm
1065-3141
A2546H-2x6P(DP2.54) bisPJ-2509CTPC-5-L x2(Audio-Buchse mit Erkennungsstift), L=400 mm
Phoenix 4-pin DC In Cable
1065-3176
C4255HF-2*4P 5557 Housing 4.2 mm Pitch to 2EHDP-4P 1*4P 5.08 mm Pitch + JST 110 Terminal 0.8T, UL1007 18#, L = 300 mm
Intel i3-8100
1062-7169
8th Generation Intel® Core™ i3 Processors 4Core; 3.6GHz; 6MB Cache; TDP 65W
Intel i3-8100T
1062-7167
8th Generation Intel® Core™ i3 Processors 4Core; 3.1GHz; 6MB Cache; TDP 35W
Intel i5-8500
1062-7177
8th Generation Intel® Core™ i5 Processors 6Core; 3.0GHz; 9MB Cache; TDP 65W
Intel i5-8500T
1062-7173
8th Generation Intel® Core™ i5 Processors 6Core; 2.1GHz; 9MB Cache; TDP 35W
Intel i7-8700
1062-7179
8th Generation Intel® Core™ i7 Processors 6Core; 3.2GHz; 12MB Cache; TDP 65W
Intel i7-8700T
1062-7178
8th Generation Intel® Core™ i7 Processors 6Core; 2.4GHz; 12MB Cache; TDP 35W
Intel G4900
1065-0487
Intel® Celeron® Processor G Series 2Core; 3.1GHz; 2MB Cache; TDP 54W
Intel G4900T
1065-0476
Intel® Celeron® Processor G Series i5 Processors 6Core; 2.9GHz; 2MB Cache; TDP 25W
Intel G5400
1065-0494
Intel® Pentium® Gold Processor Series 2Core; 3.7GHz; 4MB Cache; TDP 58W
Intel G5400T
1065-0492
Intel® Pentium® Gold Processor Series 2Core; 3.1GHz; 4MB Cache; TDP 35W
Intel Xeon E-2176G
1064-2483
8th Generation Intel® Xeon® E Series Processors 6Core; 3.7GHz up to 4.7GHz; 12MB Cache; TDP 80W
Intel Xeon E-2124G
1064-8746
8th Generation Intel® Xeon® E Series Processors 4Core; 3.4GHz up to 4.5GHz; 8MB Cache; TDP 71W
