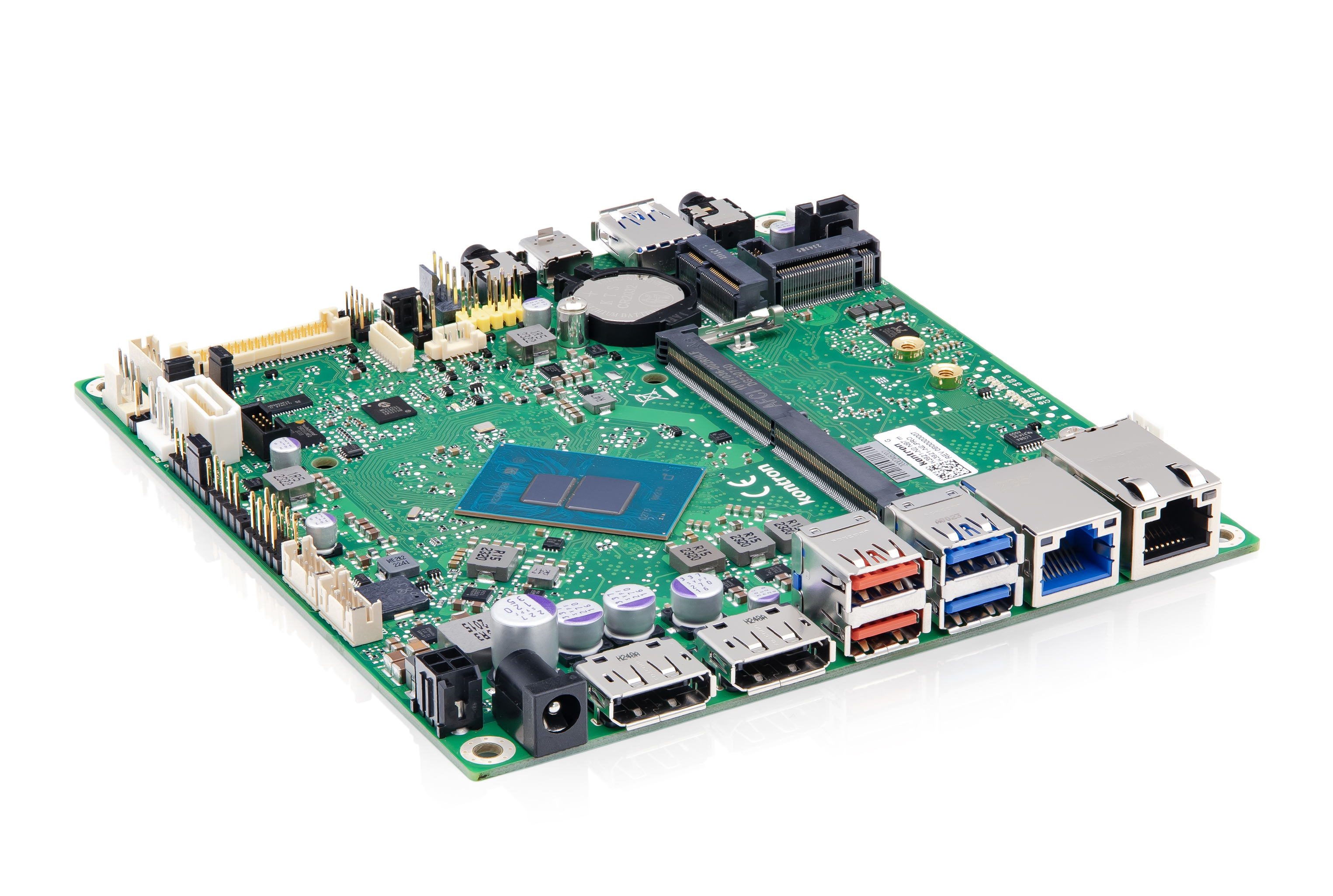

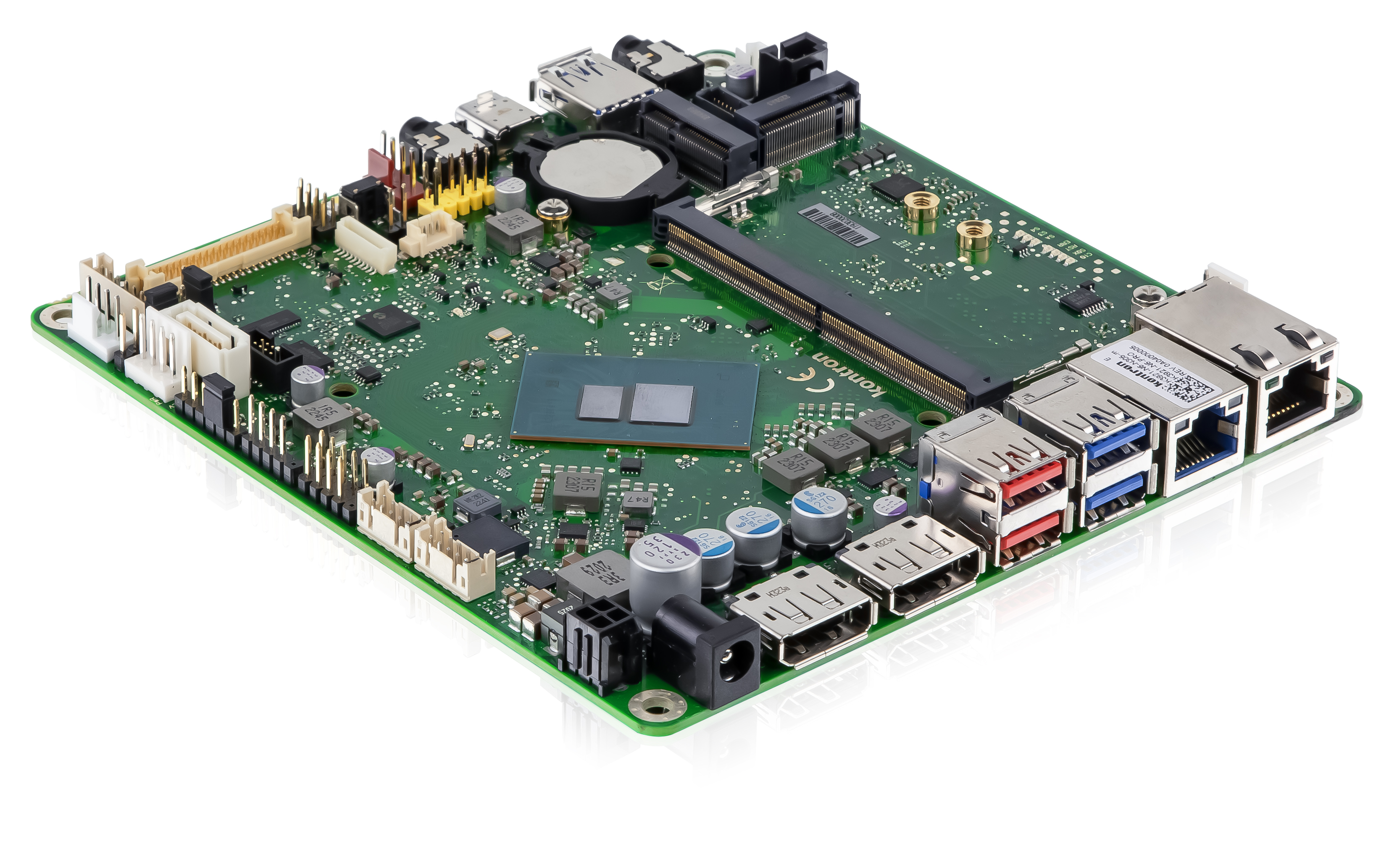

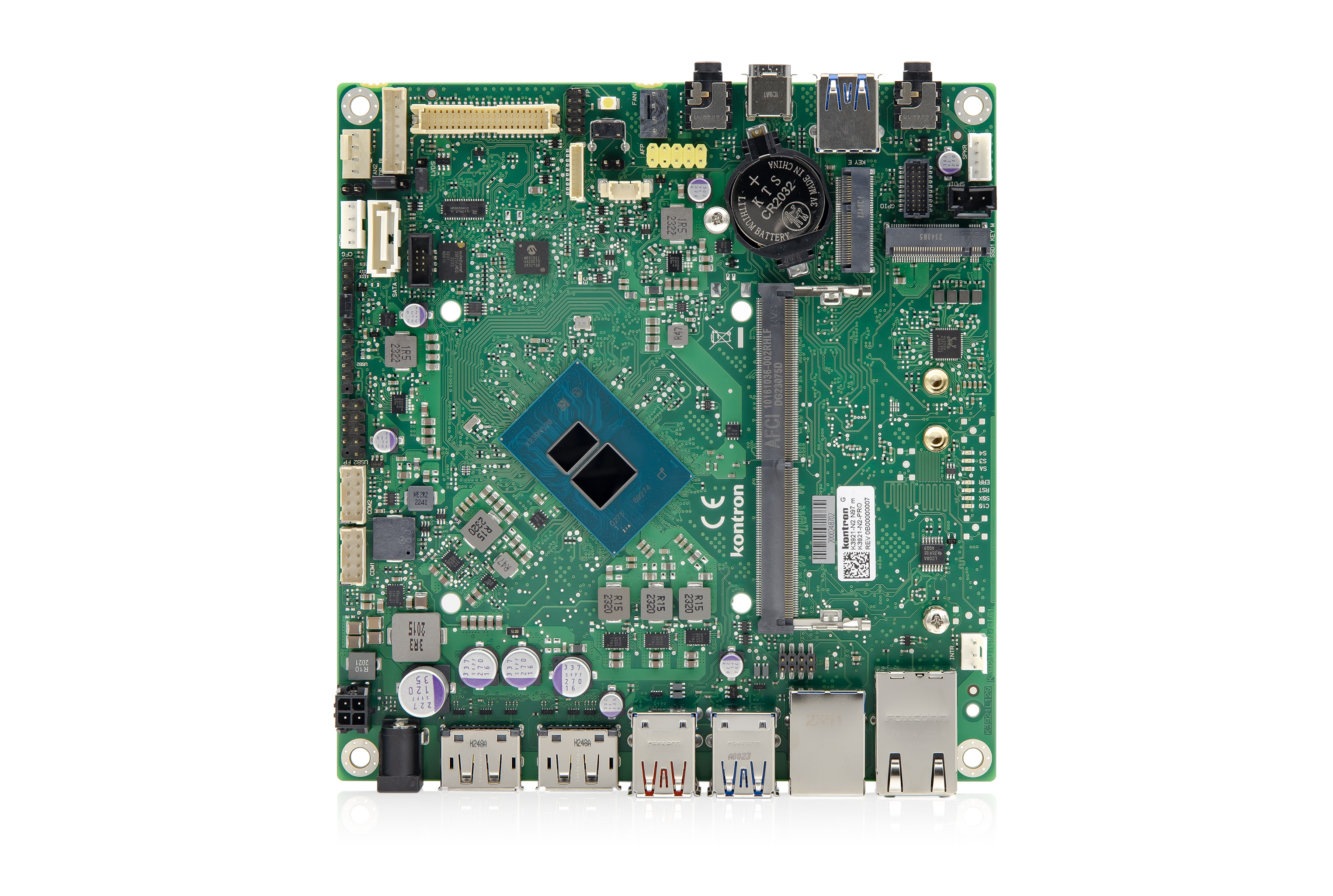

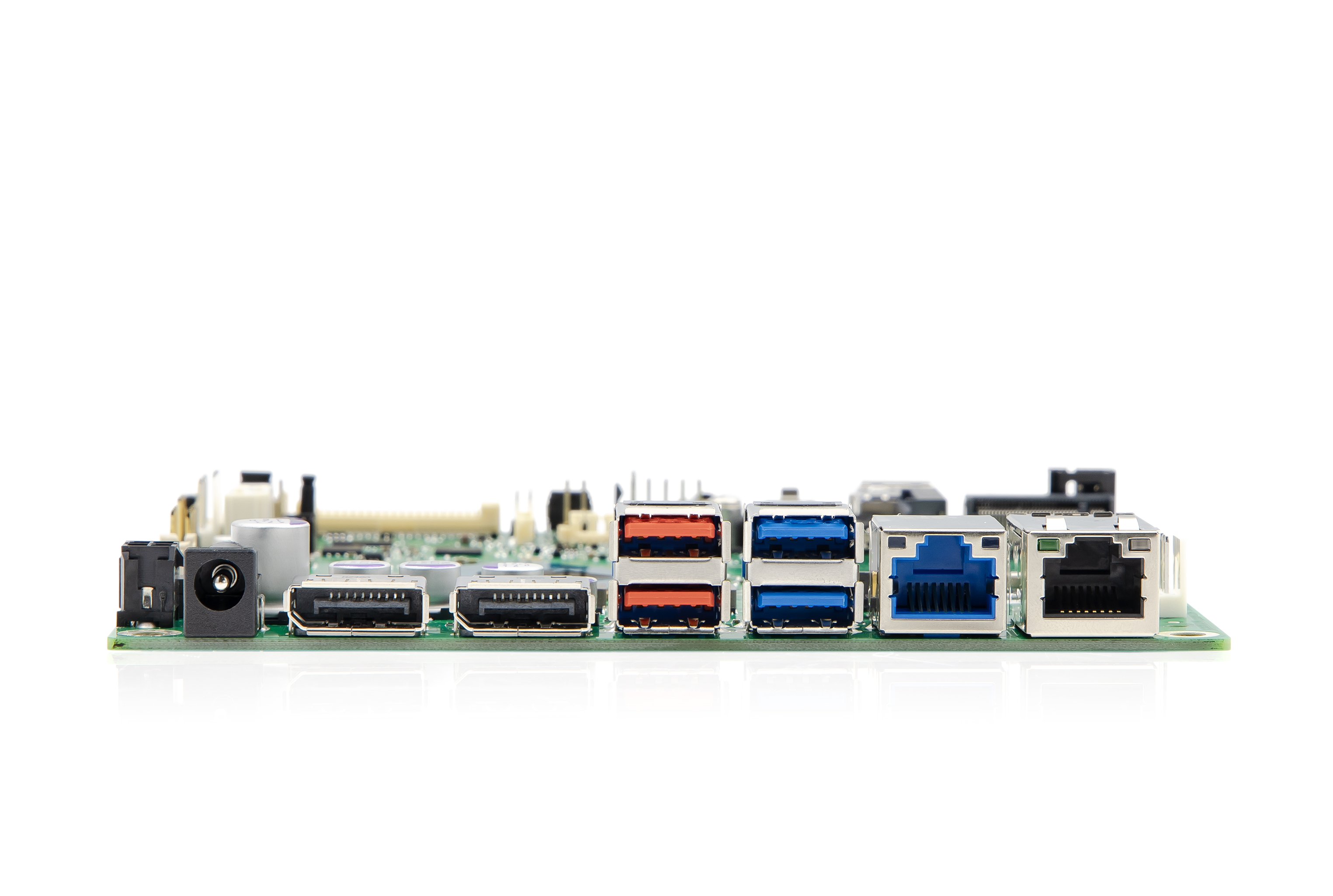

K3921-N mSTX
Industrie Motherboard mit Intel® Core™ i3 Prozessoren & Intel® Prozessoren der N Serie
Mouseover Zoom loading...
Spezifikationen
- Unterstützt neue Intel® Twin Lake Processoren
- Neueste DDR5-Speichertechnologie für erstklassige Systemleistung
- Intel® UHD Gen12 Grafik - angetrieben durch Intel® Xe Architektur (SoC)
- Bis zu 2x DisplayPort 1.4 und 1x DisplayPort via USB Typ-C
- Dual Channel LVDS (24 Bit) und eDP V1.4b (4 K)
- Für den lüfterlosen Betrieb entwickelt
Das Industrie-Motherboard K3921-N mSTX unterstützt die
Intel® Core™ i3 Prozessoren sowie Intel® Prozessoren der N Serie (Alder Lake N, Twin Lake) inklusive neuester UHD Gen12 Grafik auf Basis der Intel® Xe Architektur. Es ist mit zwei DisplayPorts, einem DisplayPort über USB-Typ-C an der Vorderseite, einem integrierten DisplayPort und einem Dual-Channel LVDS (24bit) ausgestattet und unterstützt drei unabhängige Displays mit bis zu 3x 4K Auflösung. Das Board hat außerdem zwei M.2-Anschlüsse (Storage und Wifi) und bietet viele weitere Funktionen wie GPIO, zwei COM-Ports und USB 3.2 Gen2. Entwickelt und zugelassen für den 24/7-Dauerbetrieb und einen erweiterten Temperaturbereich von bis zu 60 °C eignet sich das K3921-N mSTX perfekt für die speziellen Anforderungen diverser Märkte.
Vorzüge der Kontron Motherboards:
- Höchste Qualität dank deutscher Entwicklung und Produktion
- Striktes Lifecycle Management und zuverlässige Produktpflege
- Umfassendes Feature- und Tool-Set
- Exzellenter technischer Support
- Geringe Gesamtkosten-Betrachtung
Eigenschaften
| Processor | Intel® Core™ i3 Processors & Intel® Processors N-series |
| Chipset | N1: Intel® Processor N50 (2C/6W) SoC N2: Intel® Processor N97 (4C/12W) SoC N4: Intel® Processor N200 (4C/6W) SoC N6: Intel® Core™ i3-N305 (8C/15W) SoC H7: Intel® Core™ 3 N355 (8C /15W) SoC H3: Intel® Processor N150 (4C /6W) SoC |
| Main Memory | 1x DDR5-4800 SODIMM Sockets up to 32 GByte, non-ECC |
| Graphics Controller | Intel UHD Graphics driven by Intel® Xe with up to 32 execution units (EUs) |
| Display | 1x Embedded DP (eDP V1.4b up to 4K resolution2) 1x Dual-Channel 24bit LVDS Following max. display combinations are supported (Simultaneous use of LVDS and eDP is not supported): 2x DPP + 1x DPoC / 2x DPP + LVDS or eDP / 1x DPP + 1x DPoC + eDP or LVDS |
| Audio Controller | Realtek ALC256 |
| Audio | Stereo3, High Definition Audio Codec |
| Ethernet | Realtek RTL8111H with 10/100/1000 MBit/s, Teaming support Realtek RTL8125BG-CG with 10/100/1000/2500 MBit/s, TSN Support |
| USB | 3x USB 2.0 (by headers) 2x USB 3.2 Gen1 (Rear), 1x USB 3.2 Gen1 (Front), 1x USB 3.2 Gen1 Type-C (Front) 2x USB 3.2 Gen2 (Rear) |
| Serial | 1x RS232/422/485; 1x RS232 |
| Available I/Os | 8 Bit GPIO (by header); WLAN LED support, WLAN enable/disable support |
| SATA | 1x Serial ATA III 600 Interface (up to 6GBit/s), NCQ, AHCI |
| Expansion | 1x M.2 PCIe 2230/2242/2280 (Key-M, PCIe x2 Gen3/NVMe SSD modules) 1x M.2 PCIe 2230 (Key-E, WLAN PCIe and CNVi support/Bluetooth USB modules) |
| Power connector | External/Internal DC-In (DC Jack/4-Pin Micro-Fit) |
| Input Voltage | DC Input 12V or 19-28V, max. 5A/65W (external DC-In), max. 10A/100W (internal DC-In) |
| BIOS | AMI Aptio 5.x (UEFI) BIOS |
| Watchdog | BIOS POST-/BIOS BOOT-/OS-HW Watchdog |
| Real Time Clock | integrated |
| Cooling | 1x PWM fan (CPU/System) |
| Operating System | MS Windows 10, MS Windows 11, MS Windows 10 IoT, Linux-64 No legacy OS support, no MBR installation (UEFI only) |
| Mechanical Dimensions | Mini-STX: 5.5“ x 5.8“ (140 x 148 mm) |
| Operating Temperature | 0°C-60°C |
| Humidity | 5%-85% |
| Certifications | Planned: cTÜVus acc. IEC62368-1, CE Class B incl. Industrial Immunity, UKCA, FCC-B verified |
Downloads
Datasheets
Datasheet K3921-N mSTX
[ k3921-n_mstx.pdf, 1.19 MB, Jul.07.2025 ]
Manuals
General Safety Instruction
[ vpx-360-manual.pdf, 5.67 MB, Dec.02.2025 ]
White Papers
Modules and Motherboards WP [eingeschränkter Download]
Tech Spec Sheet
Motherboard and SMARTCASE™ Tech Specs
[ productoverview_motherboards.pdf, 8.28 MB, Mar.17.2025 ]
Services
Kontron Services Brochure
[ kontron-services-brochure.pdf, 8.9 MB, Dec.17.2020 ]
Zubehör
|

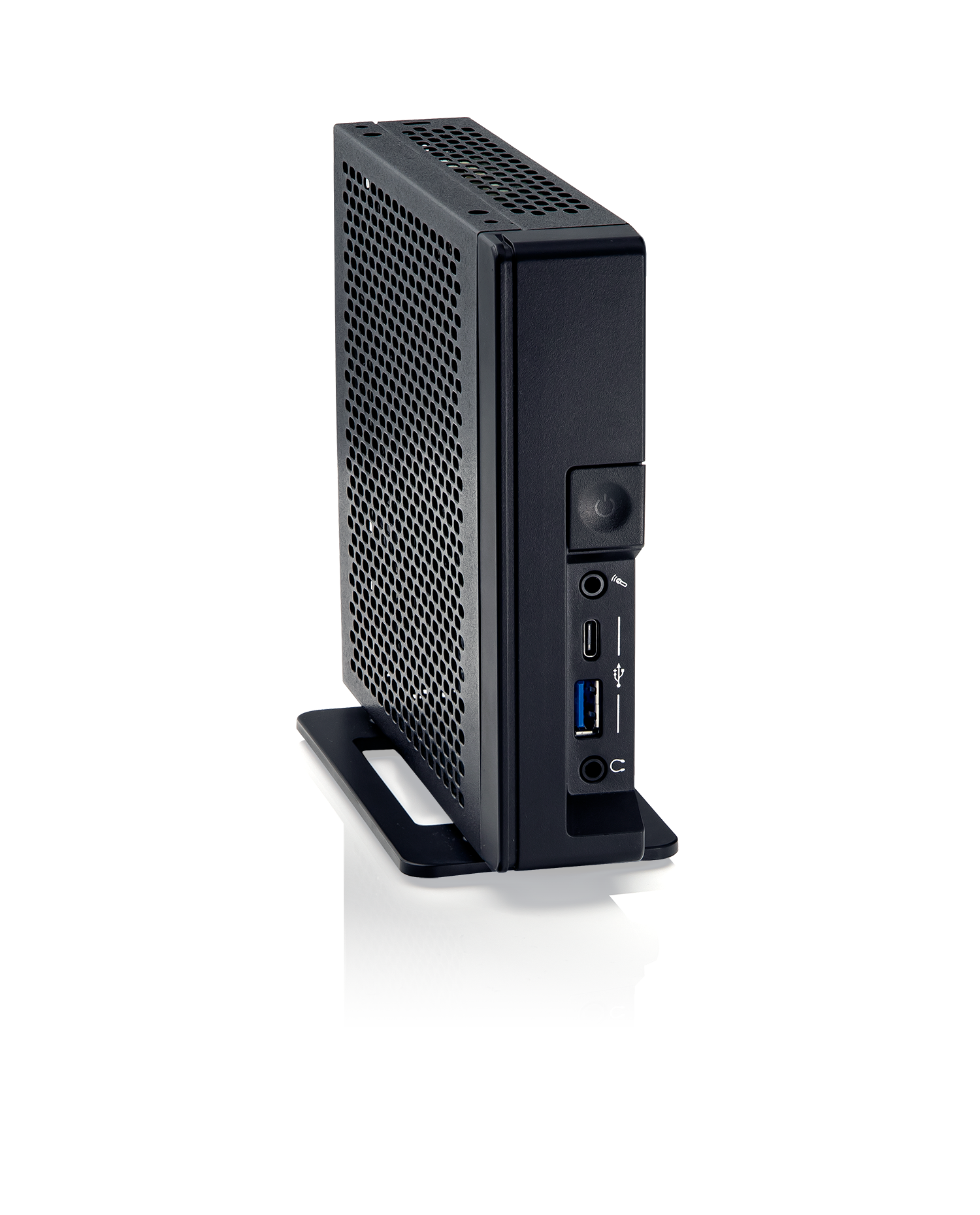

SMARTCASE™ S501
|
|
Gehäuse Kit Lösung für K3921-N & K3921-H mSTX | more |
|

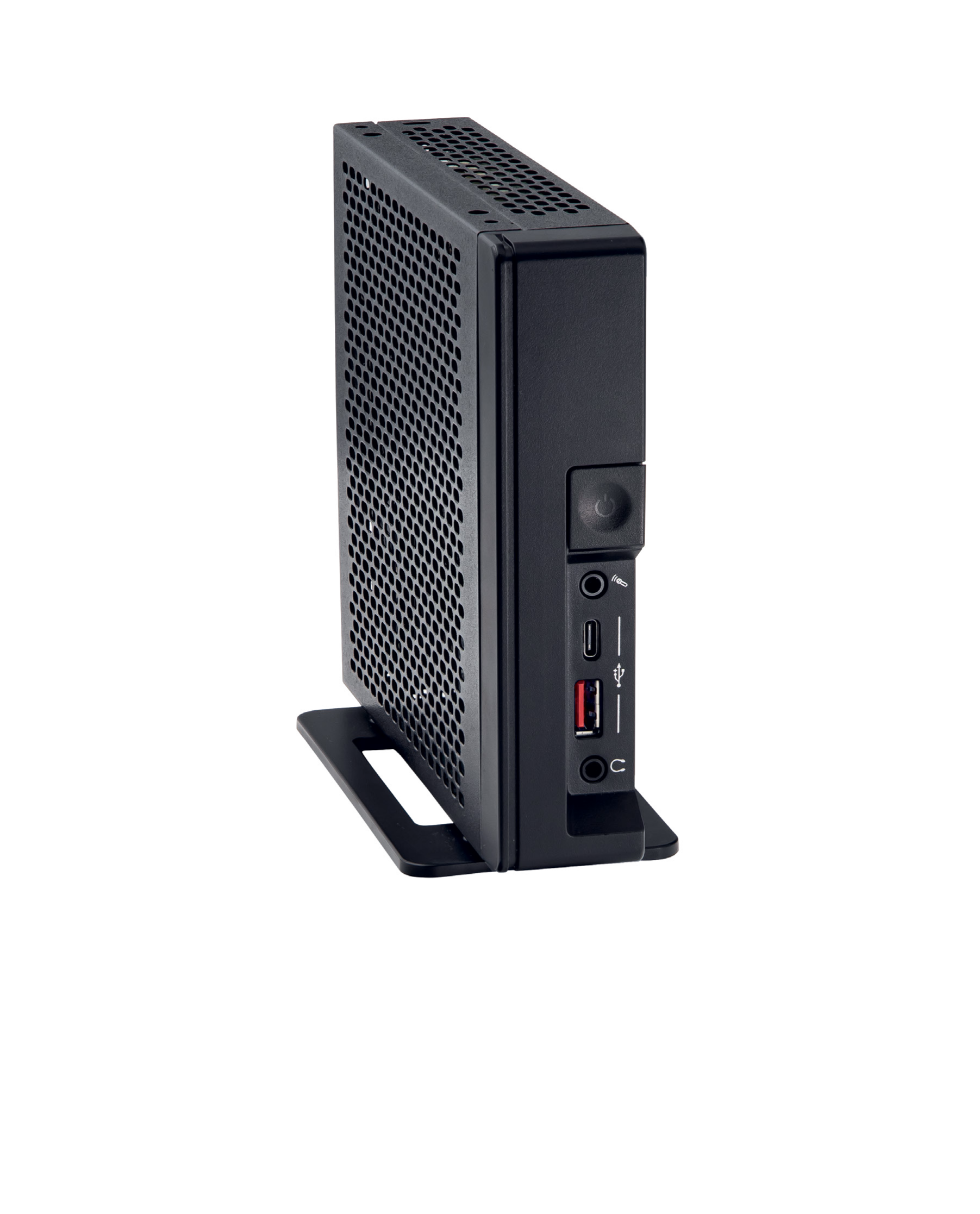

SMARTCASE™ S502
F5000-J015 |
|
Chassis Kit Solution for K4021- U mSTX | more |
|

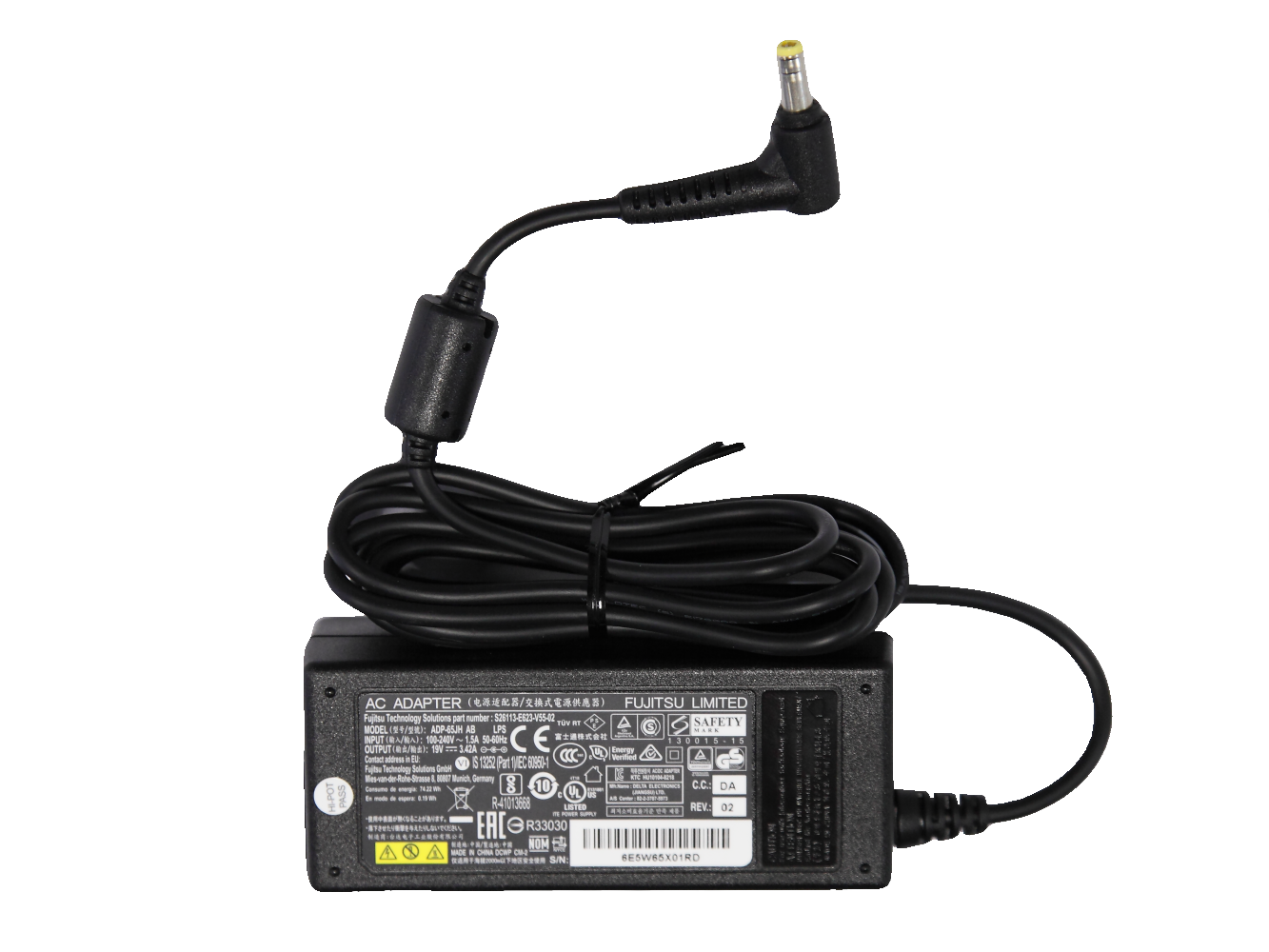

AC Adapter S26361-F5000-P006 |
|
19V / 3.42A, 65W - w/o power cord | |
|

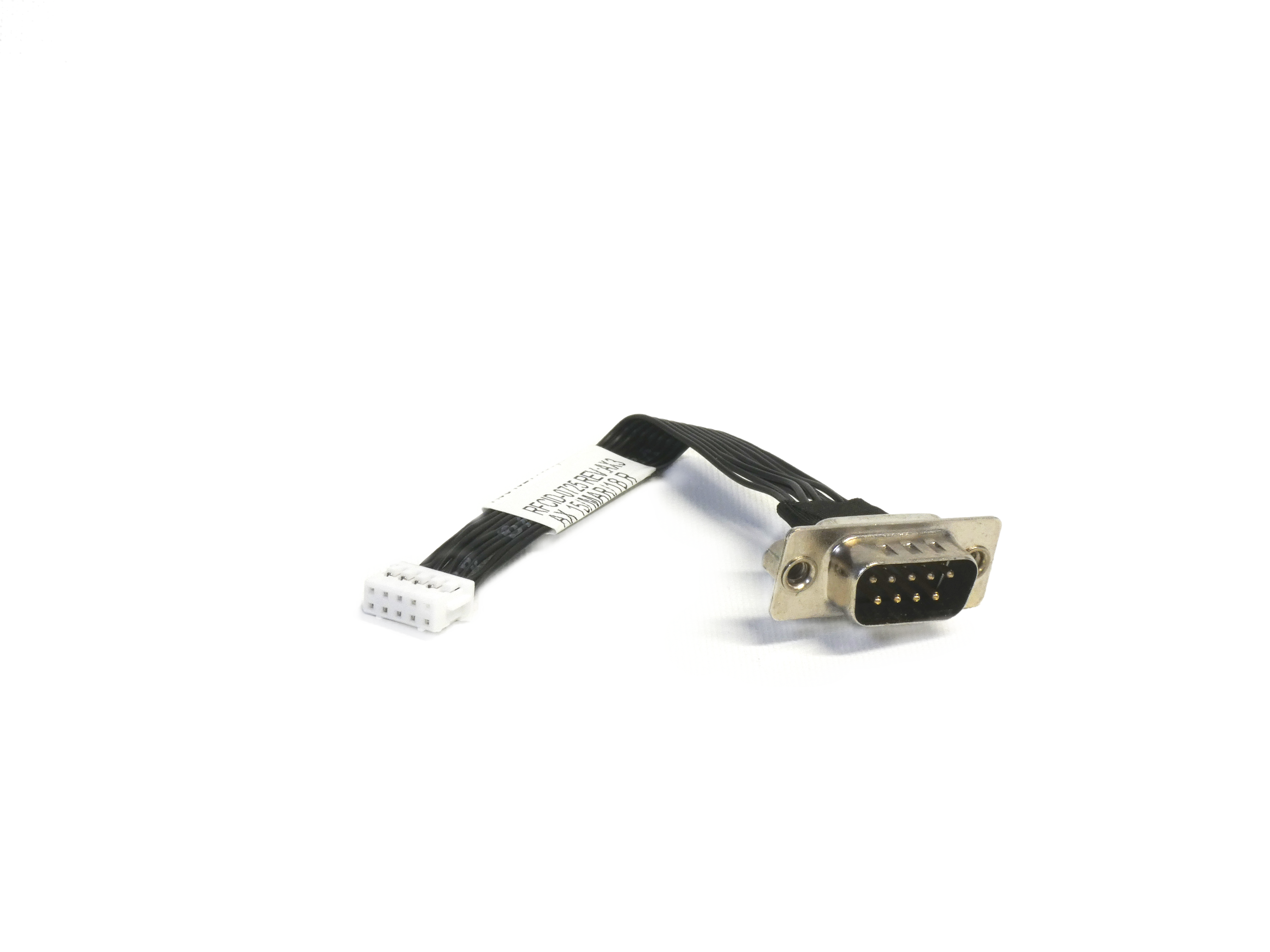

COM Cable short w/o bracket S26361-F5000-K007 |
|
w/o slot bracket, length = 120mm; new 2mm pitch internal connector | |
|
WLAN Kit for SMARTCASE™ S511 S26361-F5000-W005 |
|
left (grey)/right (black) Antenna (incl. cable) to be fitted into mSTX chassis | |
|
Wall Mount Bracket for SMARTCASE™ S511 S26361-F5000-X001 |
|
2x Bracket per chassis incl. screws | |
|
VESA mount SMARTCASE™ S5xx S26361-F5000-X002 |
|
"E-Line bracket" | |
|

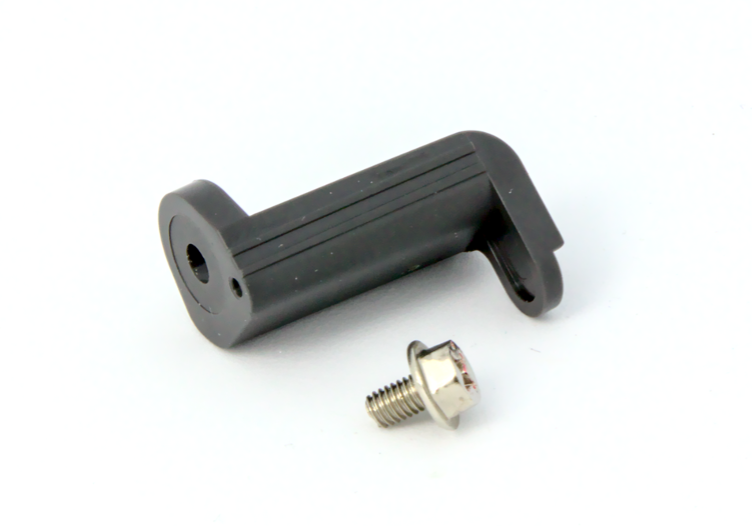

DC-In Holder for SMARTCASE™ S511 S26361-F5000-X003 |
|
Holder incl. screws | |
|
DP 20P M to HDMI Adapter F5000-A007 |
|
DP 20P M to HDMI Adapter, up to 4k @ 60 Hz | |
|

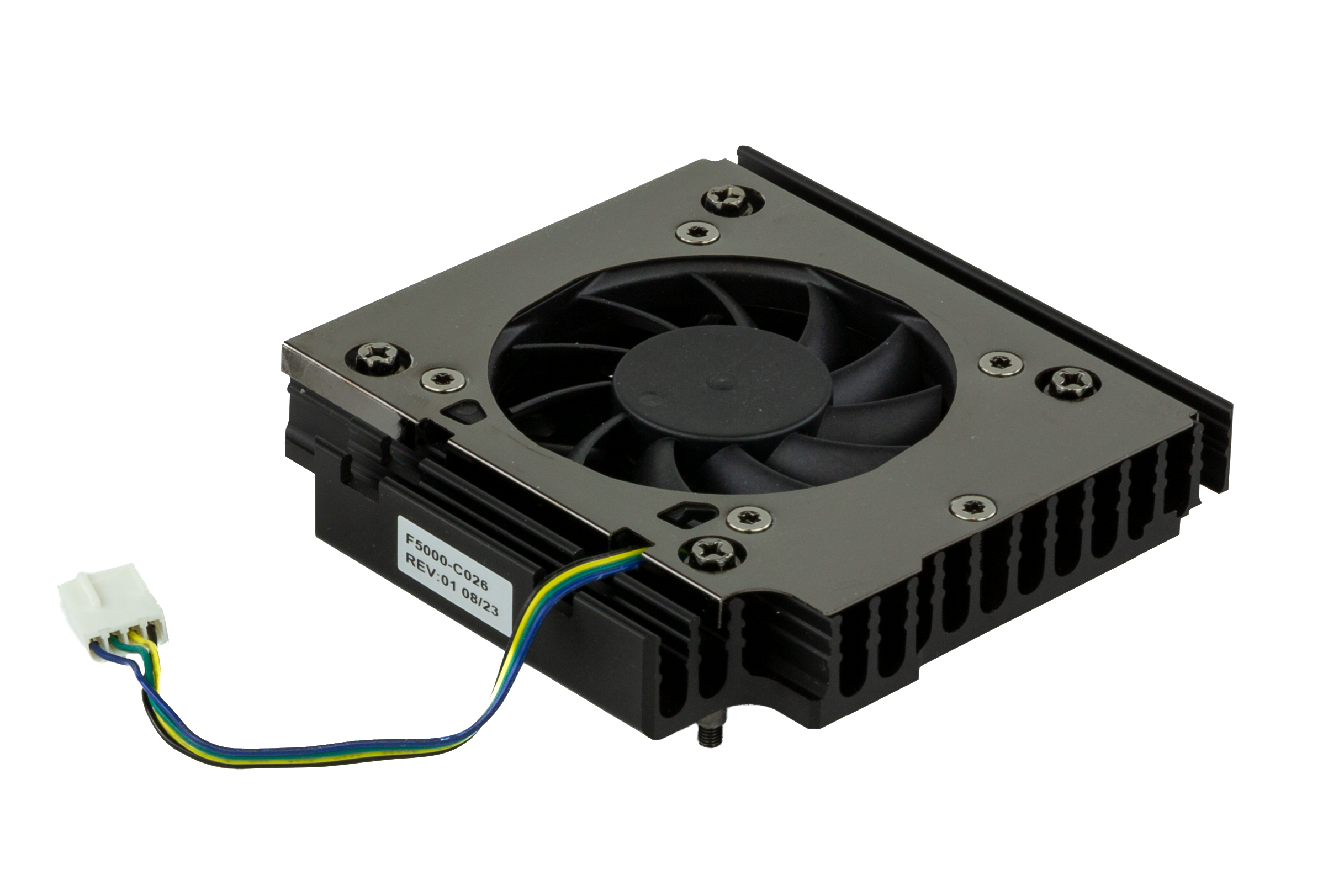

Slim Active Heatsink mSTX/mITX ADL-N 15W F5000-C026 |
|
Slim Active Heatsink mSTX/mITX ADL-N 15W | |
|

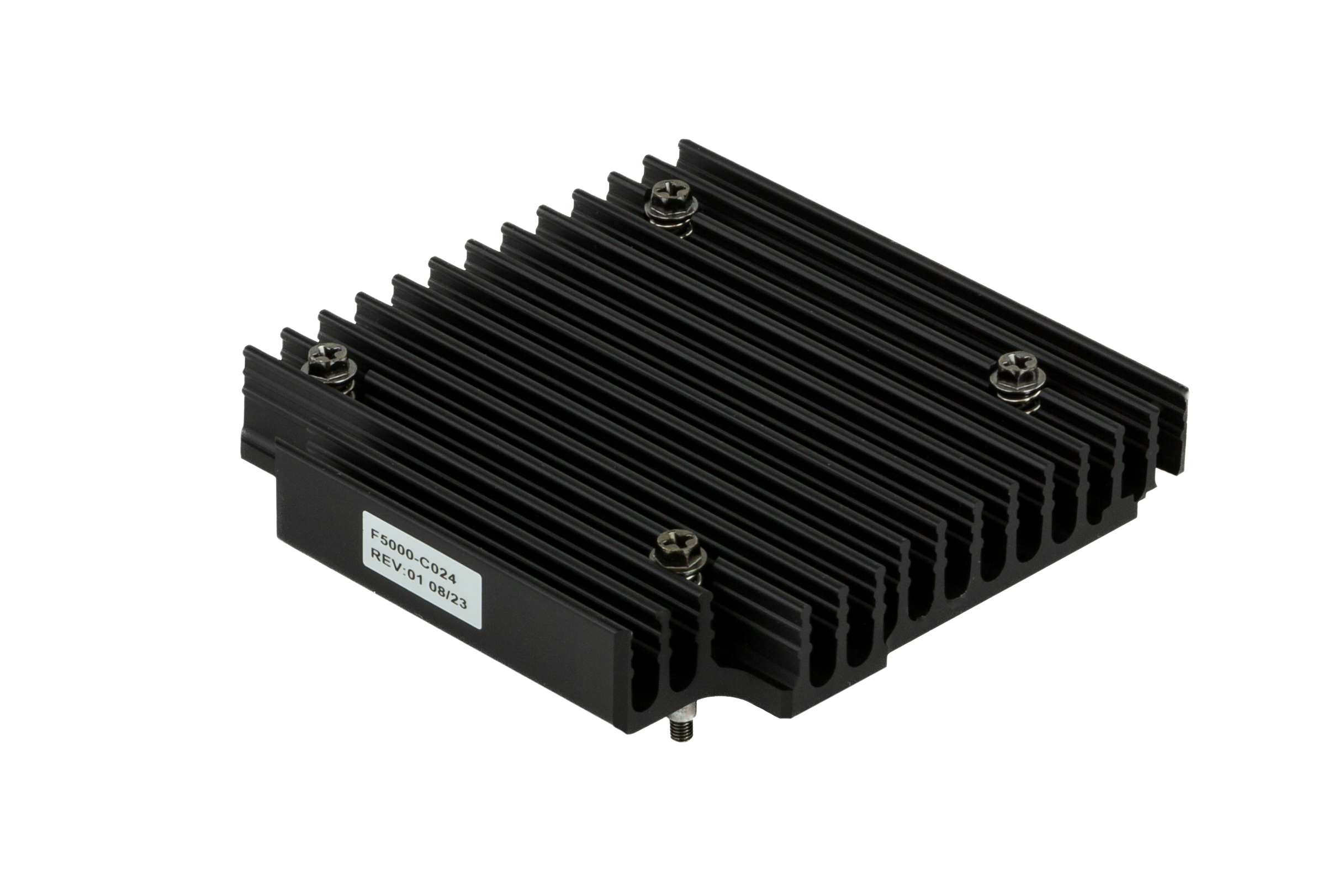

Slim passive cooler mSTX ADL-N 10W F5000-C024 |
|
Slim passive cooler mSTX ADL-N 10W | |
|
M.2 Dual SATA Module F5000-M004 |
|
M.2 Dual SATA Module |
