FuSa Application-Ready Platform

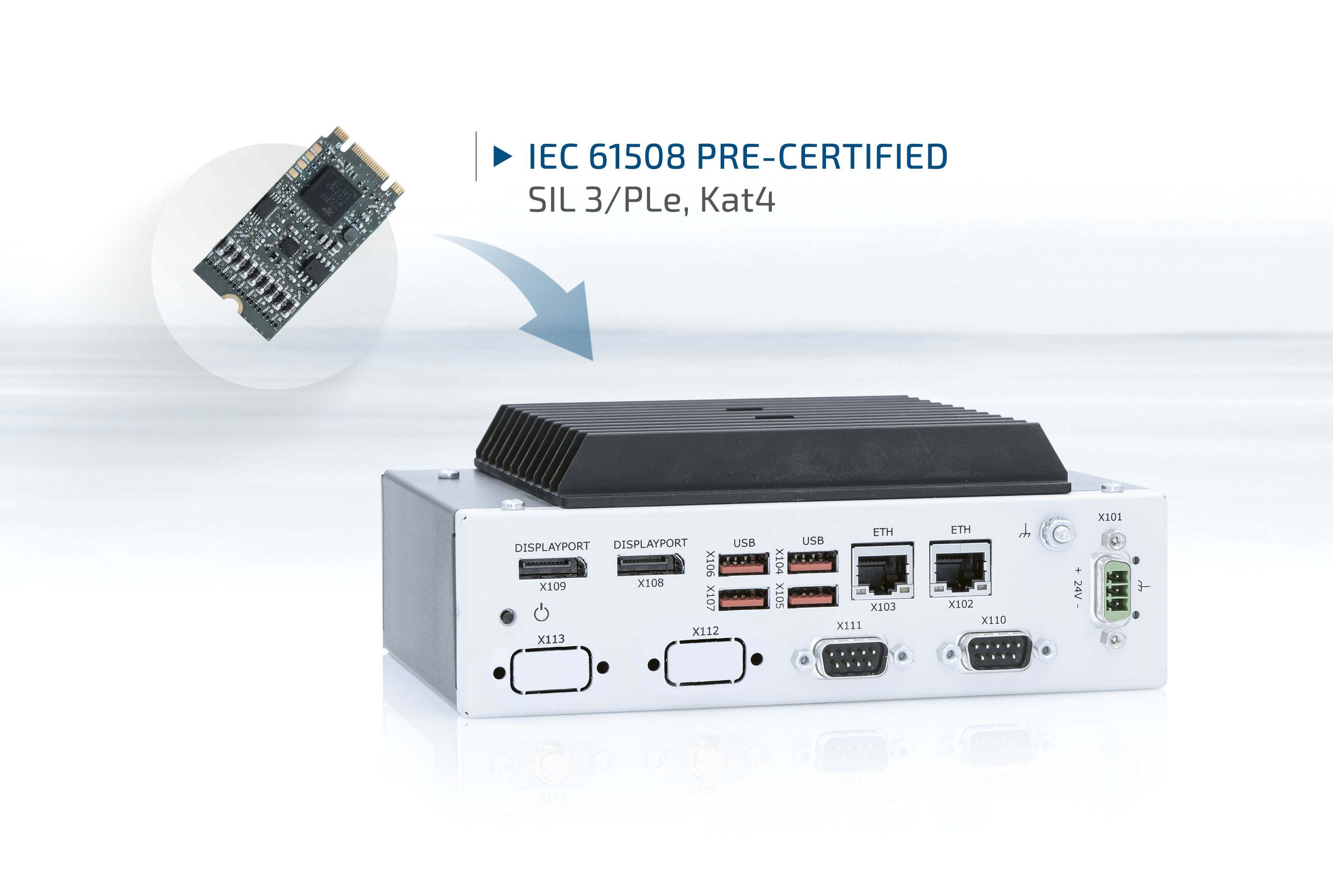

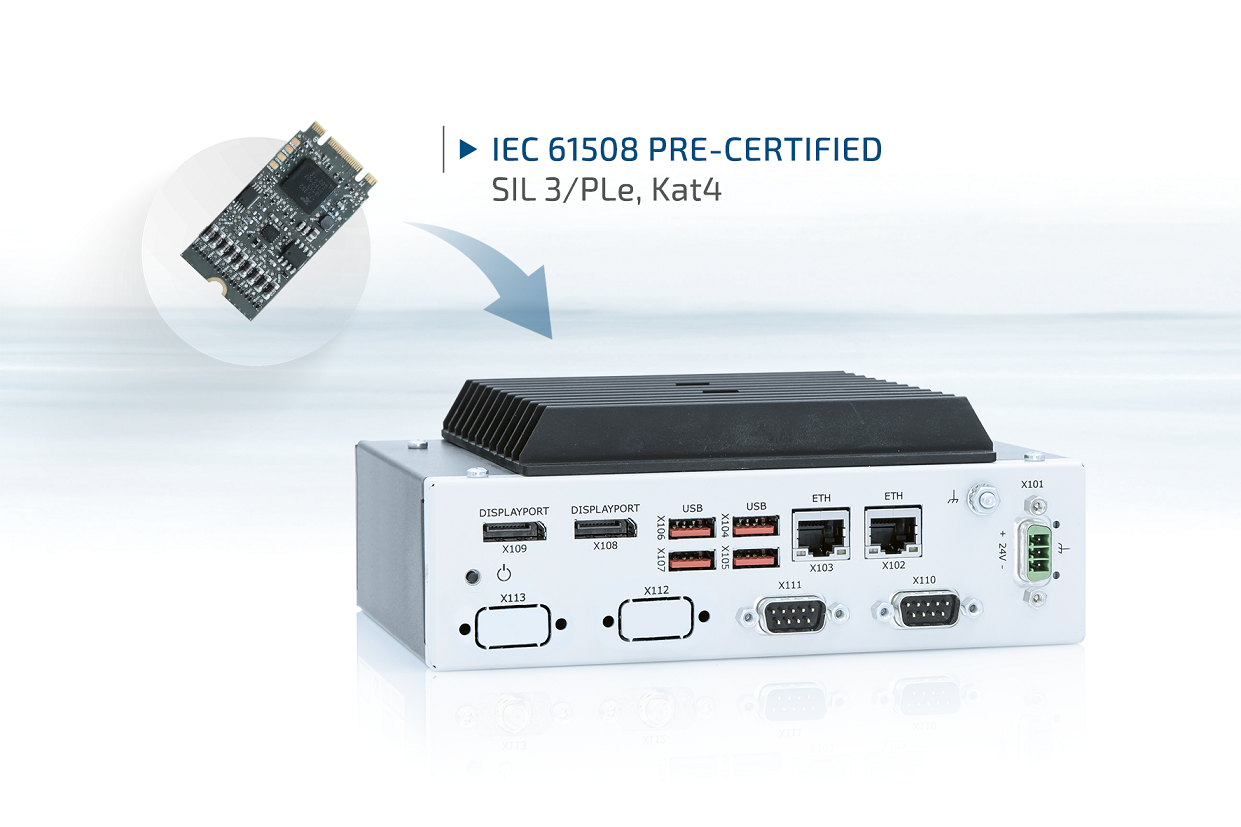

Die modulare und universelle Sicherheitssteuerung bis SIL Level 3 bzw. PLe, Kat4 in Form einer M.2 2242 FuSa (Functional Safety)-Erweiterungskarte enthält bereits vorkonfigurierte Sicherheitsfunktionen und lässt sich in unterschiedlichste Rechnerplattformen integrieren. Kontron bietet dafür einen nach IEC 61508 vorzertifizierten Industrie-PC als Application-Ready Platform für anwendungsspezifische Lösungen an, die vor allem für große OEMs gedacht ist. So verschmelzen Steuerung (IPC) und Safety (integrierte FuSa-Erweiterungskarte) zu einer systemoffenen, platzsparenden und modular erweiterbaren Sicherheitssteuerung.

Alle sicherheitsgerichteten Funktionen werden in der winzigen M.2 FuSa-Erweiterungskarte im Formfaktor 2242 (22 x 42mm) mit Key B und M umgesetzt. Diese lässt sich in unterschiedlichste Hostsysteme integrieren und kann mittels FSoE (Fail Safe over EtherCAT) über einen sogenannten „Black Channel“ mit externen Safe EtherCAT Geräten kommunizieren. Ein EtherCAT Master auf dem Hostsystem ermöglicht zudem die gemeinsame Kommunikation von nicht-sicherheitsgerichteten und sicherheitsgerichteten Daten über eine einzige Kabelverbindung.

Der Industrie-PC verwaltet über den EtherCAT-Master die Kommunikation; dabei kann die gesamte restliche Rechenleistung z.B. für weitere nicht sicherheitsrelevante Steuerungsanwendungen oder Datenaufbereitung zur Verfügung gestellt werden. Dadurch wird ein hoher Grad der Systemintegration möglich und auf kleinstem Raum, faktisch ohne zusätzlichen Bauraum, eine individuelle Sicherheitssteuerung umgesetzt. Die bereits integrierten logischen Verknüpfungen und Sicherheitsfunktionen lassen sich über ein PC-Tool einfach konfigurieren. Dieses unterstützt ebenso bei der Netzwerkkonfiguration, der Konfigurationsverwaltung, dem Benutzermanagement, der Inbetriebnahme sowie bei der Fehlersuche und Diagnose.
