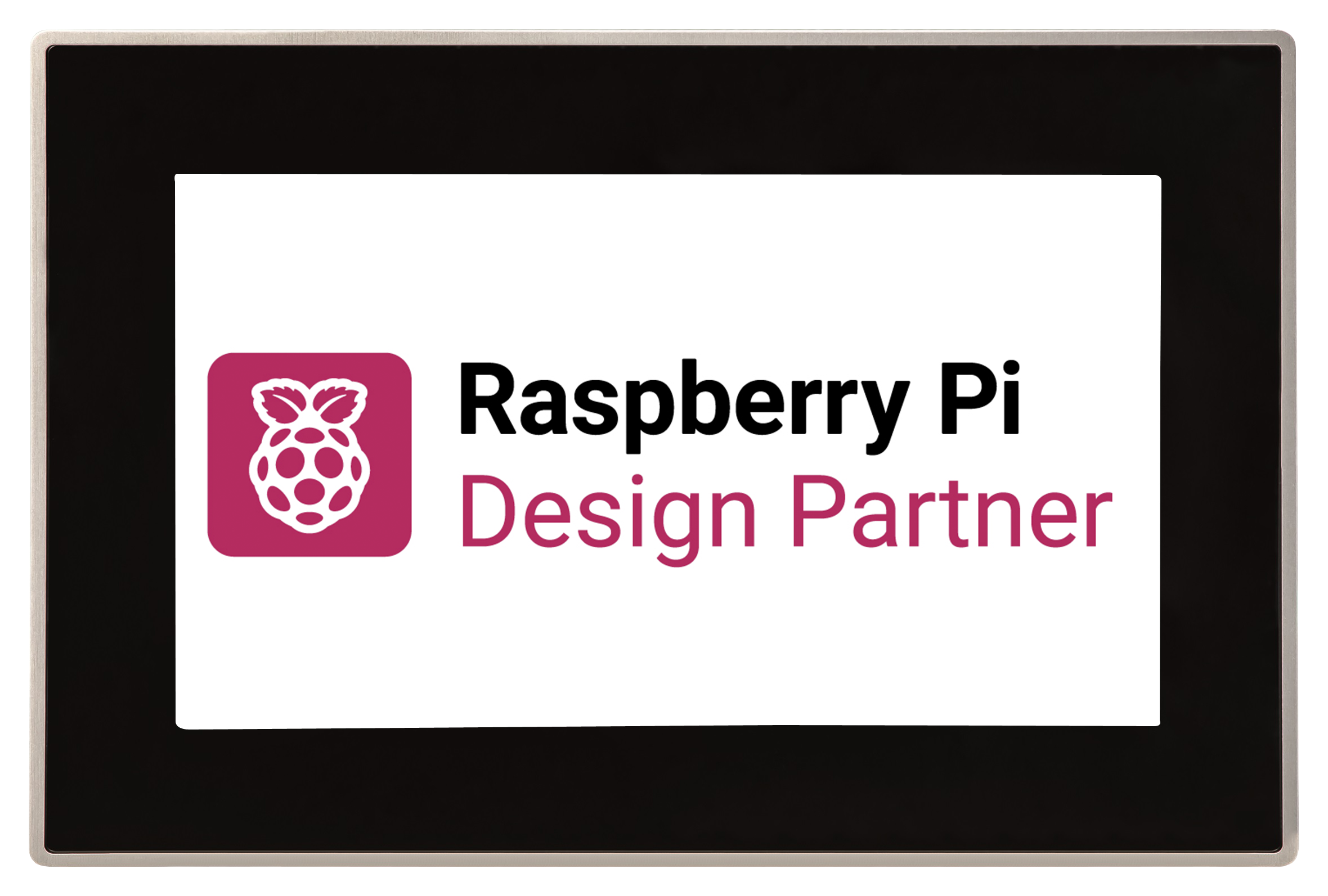

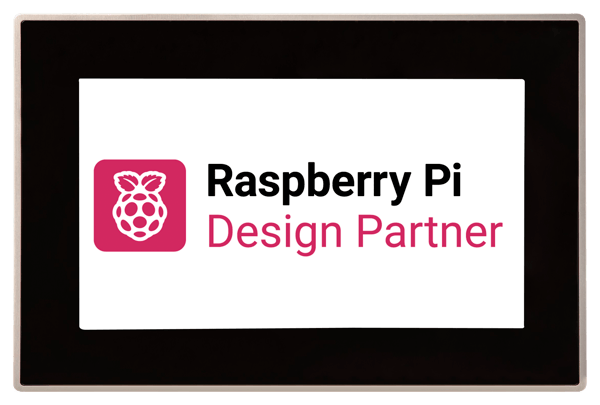

Display-Line DL 7“ Pi-Tron CM4
Hochwertiges und modernes 7“ PCAP-Multitouch-Display
Spezifikationen
- Broadcom BCM2711 4x Arm® Cortex®- A72 @1,5 GHz
- PCAP Multitouch-Panel
- 7” IPS-Display, 1024 x 600 Pixel
- Aluminium-Frontrahmen, Schutzklasse frontseitig IP65
Produktinformation
Das DL 7“ Pi-Tron CM4 der Kontron Electronics ist ein modernes IPS-Touch-Display mit 1024 x 600 Pixeln Auflösung und robustem Aluminium-Frontrahmen. Es basiert auf dem Raspberry Pi Compute Module 4 und wird mit Raspian Linux ausgeliefert. Die Bauform und Schutzarten, Front IP65, Rückseite IP20, ermöglichen den Einbau in Schaltschränke und Bedienpulte. Das Panel bietet PCAP-Multitouch, 7“-Format und ist für industrielle Anwendungen konzipiert.
Leistung & Architektur
Herzstück ist der Broadcom BCM2711 SoC mit 4x Arm® Cortex®-A72 Kernen (64-Bit, 1,5 GHz). Das System verfügt über bis zu 8 GByte LPDDR4 RAM, eMMC- und microSD-Karten Speicheroptionen sowie eine 3D Video Engine. Die Stromversorgung erfolgt über 24V DC, der Stromverbrauch liegt zwischen 7,2 – 13,4 W. Die Geräte sind für den Dauerbetrieb und Temperaturen von 0 °C bis +55 °C ausgelegt.
Kommunikationsschnittstellen
DL Pi-Tron CM4 aus der Serie Display-Line ist mit einem HDMI 2.0 Anschluss (bis zu 4Kp60), Ethernet (1x Gbit/s, 1x 10/100 Mbit/s), USB 2.0 (2x Host, 1x OTG), optionalem WLAN (2,4/5,0 GHz, IEEE 802.11 b/g/n/ac), Bluetooth 5.0/BLE, RS232/RS485, CAN 2.0B/FD und vier digitalen IOs (24V, bis zu 800mA) ausgestattet. Ein zusätzlicher HDMI-Monitor kann direkt angeschlossen, Bildschirminhalte dupliziert oder erweitert werden. Externe Antennen für die Wireless-Schnittstellen sind optional anschließbar.
Einsatzbereiche & Vorteile
Das 7“ Diplay mit CM4 eignet sich als dezentrale Bedien- und Anzeigeeinheit oder Kommunikationslösung für Maschinenbau, Gebäudetechnik, IoT/Industrie 4.0 und industrielle Visualisierung. Vorteile sind das hochwertige Design, die flexible Konfigurierbarkeit, die kompakte Bauweise und die Langzeitverfügbarkeit. Es bietet eine hohe Leistung zu einem attraktiven Preis. Die starke Raspberry Pi Community stellt zahlreiche Softwarebeispiele und fertige Programmpakete zur Verfügung, die den Projektstart erleichtern.
Eigenschaften
| Function | FRONT: Aluminium front frame DISPLAY: 7“ IPS, 1024 x 600 Pixel 450 cd/m² TOUCH: PCAP Multitouch |
| Power Supply | 24V DC ±20 % |
| Power Consumption | Linux running 7.2 - 13.4 W |
| RTC BUFFERING | CR2032 |
| Debug | 1x Console |
| Dimensions (W x H x D) | Alu-Front: 200.1 x 131.9 x 46.5 mm |
| Temperature range | 0 °C...+55 °C |
| Protection Class | Front IP65, back IP20 |
| CPU | Broadcom BCM2711, 4x Arm® Cortex®-A72 @1.5 GHz, 3D Video Engine |
| LPDDR4 | 2 GByte (Options: 1 GByte, 4 GByte, 8 GByte) |
| eMMC | Compute Module CM4: 16 GByte (Options: CM4: lite/8 GByte/32 GByte, (lite: without eMMC only with microSD Card)) |
| SD CARD | CM4 Lite: 1x microSD Card Slot for Operating System, CM4 8 GByte, 16 GByte, 32 GByte: 1x micro SD Card Slot for data |
| EEPROM | 4 kB (32kb) |
| Ethernet | 1x Gbit/s, 1x 10/100 Mbits/s |
| USB | 2x 2.0 Host, 1x 2.0 OTG: only to programm eMMC |
| WLAN/Bluetooth | optional 2.4 GHz/5.0 GHz IEEE 802.11 b/g/n/ ac wireless BT 5.0, BLE |
| Serial | 1x RS232, 1x RS485 |
| CAN | 1x CAN 2.0B/FD |
| DIO | 4x DIO (24V/up to 800mA) |
| LCD INTERFACE | 1x HDMI 2.0 (up to 4Kp60 - HDMI0) |
| Operating System | Raspian Linux |
| RTC | ± 1ppm accuracy |
