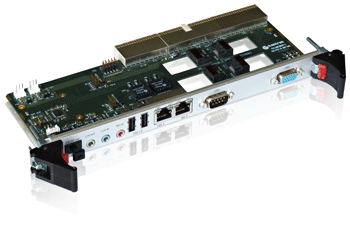

CP-RIO6-A / CP-RIO6-A216
4TE Rear-I/O Interface für eine 6HE CompactPCI Karte (CP6002, CP6003, CP6004 & CP6016)
Spezifikationen
- Einfache Slotbreite (4TE) #Onboard-Steckverbinder für 4x SATA, 2x USB2.0 Flash Disk, 1x RS232 #USB Flash Support #Rear Panel Konnektoren für 2x Ethernet (not A216), VGA, 2x USB, HD Audio, RS232 #Software Support Pakete für Windows & Linux
Das CP-RIO6-A ist ein 4TE Rear I/O Modul für die CompactPCI Prozessorboards CP6002, CP6003, CP6004 & CP6016 und entspricht Kontrons RTM Pinout Spezifikation. Das Rear I/O Modul bietet USB, Ethernet, eine serielle Schnittstelle, VGA, USB Flash und SATA Anschluss. Die CP-RIO6-A216 Variante ist PICMG2.16 konform mit zwei Rear IO Gigabit Ethernet Kanälen zur Backplane ausgelegt.
Eigenschaften
| Additional | Headers for FAN control, High Definition Audio |
| Ethernet | 2x GbE (RJ45) at rear panel, CP-RIO6-A216 ETH to backplane |
| Flash Disk | 2x USB Flash headers |
| Hard Disk | No local hard disk |
| Keyboard | n/a |
| Mouse | n/a |
| SATA | 4x SATA cable connectors |
| Serial | 1x RS232 at rear panel; 1x headers |
| Temperature/Humidity | 0-60°C, 93% rel. humidity |
| USB | 2x type A connector at rear panel, 2x USB flash disk connector |
| Video Output | VGA SUB-D at rear panel |
Downloads
Manuals
CP-RIO6-Ax/Bx Users Manual
[ 1030-8996_20_sk-man-cp-rio6-ax_bx.pdf, 400.38 KB, Sep.11.2017 ]
CP-RIO6-Ax/Bx Introduction Manual
[ 1030-8996_20_sk-man-cp-rio6-ax_bx_introduction.pdf, 239.67 KB, Sep.11.2017 ]
General Safety Instruction
[ general-safety-instructions.pdf, 560.72 KB, Jan.04.2021 ]
Services
Kontron Services Brochure
[ kontron-services-brochure.pdf, 8.9 MB, Dec.17.2020 ]
Weitere Downloads
Alle weiteren Downloads (Treiber, Downloads etc.) finden Sie auf Kontrons Customer Section
