CP-RIO6-001

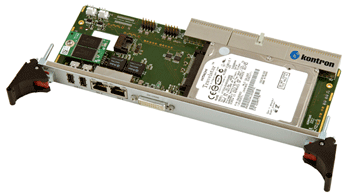

4TE Rear-I/O Interface für eine 6HE CompactPCI CP6001 , CP6002, CP6003 & CP6004 Prozessor Board
Spezifikationen
- Single Slot (4TE) #Onboard Konnektoren für SATA, USB 2.0, 2x Lüfter, 1x RS232, 1x RS422 #2,5" SATA HDD/SDD (Option) #Flashsupport für USB #Rear-Panel Konnektoren für 2x Ethernet, DVI-D/HDMI/VGA, 2x USB
Das CP-RIO6-001 ist ein 4TE Rear I/O Modul für die CompactPCI Prozessorboards CP6001, CP6002, CP6003 & CP6004 und entspricht Kontrons RTM Pinout Spezifikation 1.11. Das Rear I/O Modul bietet USB, Ethernet, eine serielle Schnittstelle, DVI-D/HDMI/VGA, USB Flash und SATA sowie eine optionale SATA 2,5" HDD. Drei Versions sind verfügbar:
- HDD Anschlussstecker für 2,5 Zoll HDDs
Rückpanel: 1xDVI/HDMI, 2xUSB, 2xEthernet
- Ohne HDD Anschlussstecker,
Rückpanel: 2xDVI/HDMI, 2xUSB, 2xEthernet
- HDD Anschlussstecker
Rückpanel: VGA, 2xUSB, 2xEthernet
- HDD Anschlussstecker für 2,5 Zoll HDDs
Rückpanel: 1xDVI/HDMI, 2xUSB, 2xEthernet
- Ohne HDD Anschlussstecker,
Rückpanel: 2xDVI/HDMI, 2xUSB, 2xEthernet
- HDD Anschlussstecker
Rückpanel: VGA, 2xUSB, 2xEthernet
Eigenschaften
| Mouse | n/a |
| Keyboard | n/a |
| SATA | 2x SATA connectors |
| Serial | 1x RS232, 1x RS422 on headers |
| Video Output | 1x DVI-D/HDMI, optionally 2x DVI-D/HDMI (option), optionally 1x VGA |
| Flash Disk | USB Flash connector |
| Hard Disk | 2x SATA channels, optionally 2.5 disk on board |
| USB | 2x type A connector on rear panel, 1x USB flash connector |
| Additional | Speaker, Fan on headers |
| Ethernet | 2x GbE (RJ45) at rear panel |
| Temperature/Humidity | 0-60°C, 93% rel. humidity |
Downloads
Manuals
CP-RIO6-001 Introduction Manual
[ 1043-5620_10_sk-man-cp-rio6-001_-hd_-hd-216_introduction.pdf, 163.67 KB, Sep.11.2017 ]
CP-RIO6-001 User Manual
[ 1043-5620_20_sk-man-cp-rio6-001_-dd-216_-hd_-hd-216.pdf, 472.14 KB, Sep.11.2017 ]
CP-RIO6-001-HD-VGA Users Manual
Users manual of theCP-RIO6-001 with hard disk socket and VGA output.
[ 1052-4138_10_sk-man-cp-rio6-001-hd-vga.pdf, 419.81 KB, Sep.11.2017 ]
General Safety Instruction
[ general-safety-instructions.pdf, 560.72 KB, Jan.04.2021 ]
Technical Info
ESD Protection Guidelines
[ 29789_02_sk-man-esd_protection.pdf, 134.59 KB, Nov.27.2013 ]
All Downloads
CP-RIO6-001 Short Description
[ cp-rio6-001_short_description_.pdf, 268.76 KB, Nov.27.2013 ]
