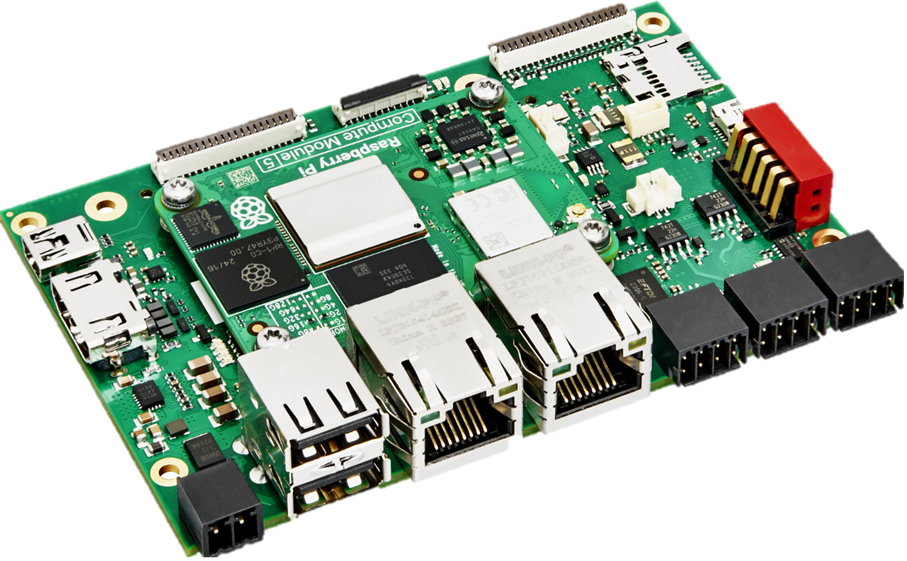

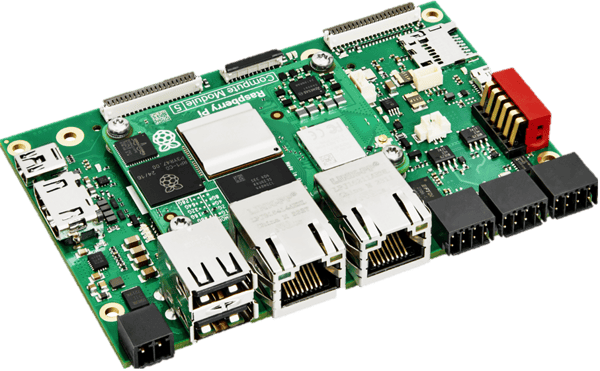

Baseboard BL Pi-Tron CM5 Neu
Leistungsstarke, kompakte Recheneinheit für vielfältige Embedded- und Industrieanwendungen
Spezifikationen
- Broadcom BCM2712, 4x ARM® Cortex®-A76, 64-bit SoC @2,4 GHz
- 4K @60 fps HEVC-Decoder OpenGL ES 3.1 Graphik, Vulkan 1.2
- Bis zu 16 GB LPDDR4-RAM, bis zu 64 GB eMMC
- Optional Wi-Fi / Bluetooth®
Das BL Pi-Tron CM5 von Kontron Electronics basiert auf dem leistungsstarken Compute Module 5 und wurde gezielt für anspruchsvolle industrielle Anwendungen entwickelt. Das Board überzeugt durch eine deutlich gesteigerte Performance und Vielseitigkeit, wodurch es sich ideal für komplexe Aufgabenstellungen eignet. Dank seines modernen Designs und der vielfältigen Möglichkeiten zur Systemerweiterung lässt sich das BL Pi-Tron CM5 flexibel und zuverlässig in unterschiedlichste Systemumgebungen integrieren.
Leistung & Architektur
Ein zentrales Merkmal des Boards ist der M.2 B-Key Slot mit PCIe-Anbindung, der flexible Erweiterungen erlaubt. Die Hochleistungsschnittstellen sind gezielt für industrielle Umgebungen ausgelegt und ermöglichen eine zuverlässige Integration. Der Speicherbereich reicht von 1 GB bis 16 GB LPDDR4-4267 SDRAM mit ECC sowie von 0 GB (CM5 Lite) bis zu 64 GB eMMC-Flash-Speicher, wobei die eMMC-Bandbreite mit bis zu 200 MBps eine deutlich gesteigerte Leistung gegenüber dem Compute Module 4 darstellt.
Kommunikationsschnittstellen
Dank der modernen Kommunikationsmöglichkeiten wie PCIe Gen 2, WLAN 2,4/5 GHz und Bluetooth 5.0 BLE ist das BL Pi-Tron CM5 für unterschiedlichste Einsatzszenarien bestens gerüstet. Die Schnittstellen bieten maximale Flexibilität und gewährleisten eine einfache Einbindung in bestehende Systeme.
Einsatzbereiche & Vorteile
Das BL Pi-Tron CM5 überzeugt vor allem in anspruchsvollen industriellen Anwendungen, bei denen hohe Leistungsfähigkeit, Erweiterbarkeit und stabile Kommunikation gefordert sind. Mit seinem zukunftsweisenden Design und der Unterstützung offener Softwareumgebungen bietet das Board eine vielseitige Lösung für Entwickler und Unternehmen, die auf bewährte und innovative Technologie setzen. Als zertifizierter Raspberry Pi Design Partner bietet, Kontron Electronics ihren Kunden exklusive Fachkompetenz sowie einen direkten Zugang zum gebündelten Wissen und den Innovationen der Raspberry Pi Community.
Eigenschaften
| CPU | Broadcom BCM2712 BCM2712, Quad Core Cortex®-A76, 64-bit SoC @2.4 GHz 4K @60 fps HEVC-Decoder OpenGL ES 3.1 graphics, Vulkan 1.2 |
| LPDDR4-RAM | 2 GByte, optional 4 GByte/8 GByte |
| eMMC | 16 GByte optional 32 GByte and 64 GByte *When using eMMC memory, booting from SD card is not possible. |
| EEPROM | 4 kByte |
| SD CARD | 1x microSD Card Slot for data |
| Ethernet | 1x 1 Gbit/s, 1x 10/100 Mbit/s |
| USB | 2x 2.0 Host, 1x 2.0 OTG: only to program eMMC |
| I/Os | Up to 28x GPIO, 5x UART, 5x I2C, 5x SPI, 4x PWM, 1x SDIO, M.2 B-KEY 3042 (PCIe 1-lane Host, Gen 2 (5 Gbps)) |
| DIO | 4x DIO (24 V/up to 800 mA) |
| Serial | 1x RS232, 1x RS485 (Modbus-capable) |
| CAN | 1x CAN 2.0B/FD |
| WLAN/Bluetooth | 2.4 GHz/5,0 GHz IEEE 802.11b/g/n/ac wireless / BT 5.0, BLE |
| LCD/Camera Interface | 1x MIPI 4-lane (DSI or CSI-2) 1x HDMI 2.0 (up to 4K @60 fps – HDMI-Socket) 1x HDMI 2.0 (up to 4K @60 fps – 40 pol. FFC) |
| Touch | via I²C or USB |
| Power Supply | 24 V DC ±20 % |
| Power Consumption | TBD |
| Temperature range | TBD |
| Operating System | Raspbian, Linux (not preinstalled) |
| Form Factor | 105.5 x 69.6 mm (4.3”) |
| EXTERNAL RTC | 1x on Baseboard |
| RTC BUFFERING | CR2032 |
| Debug | 1x Console |
| Expansion | M.2 B-Key, Raspberry Pi GPIO-Header 40-Pin |
| Approvals | CE |
| Hardware Options | Secure boot, hard disk encryption |
| Compute Module 5 | CM5 complies with strict EU regulations ETSI EN 303 645 and EN 18031 for Cyber security Standards, with documentation and support for the definition of levels of cybersecurity standards, as defined in ISO 14508 |
