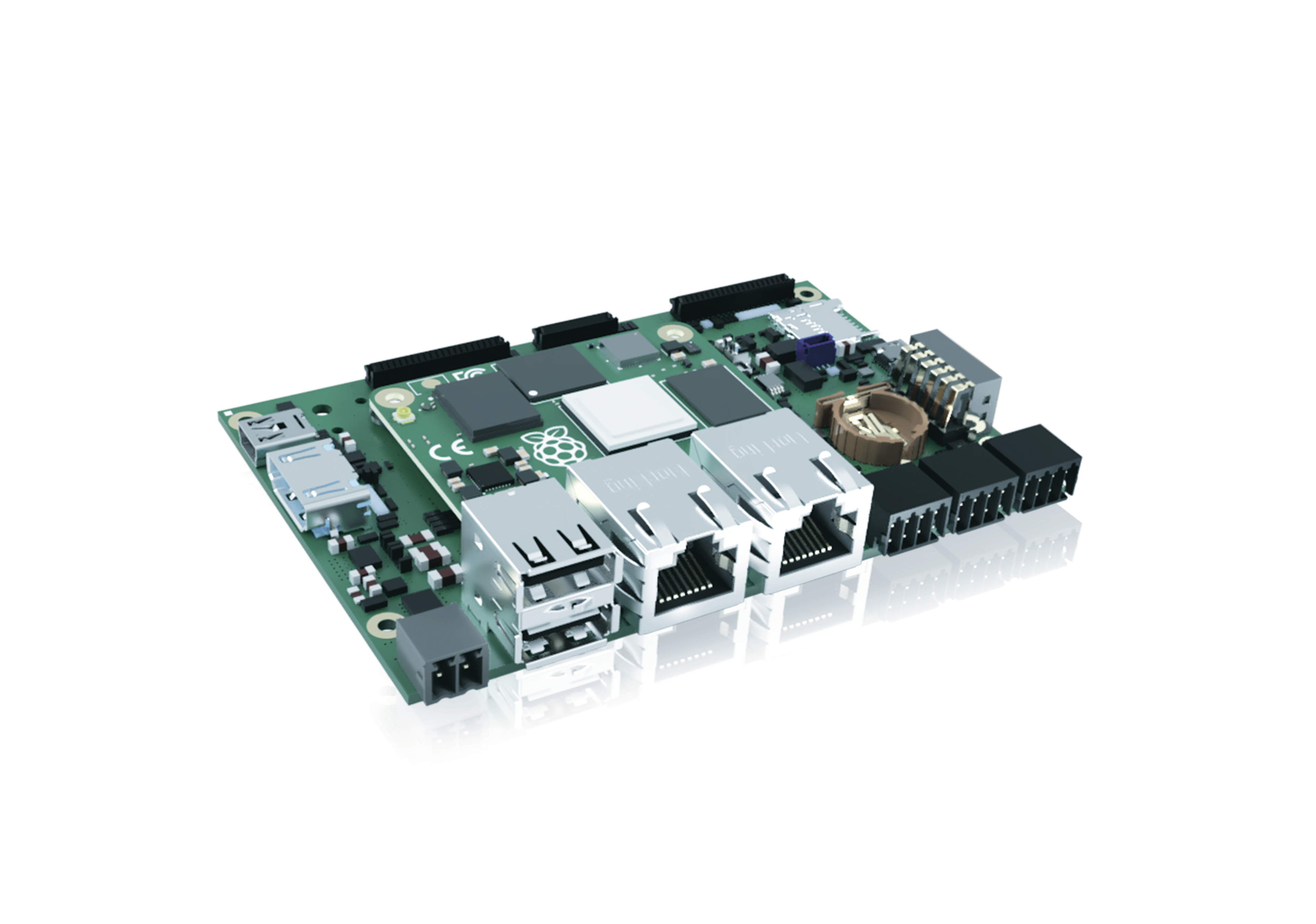

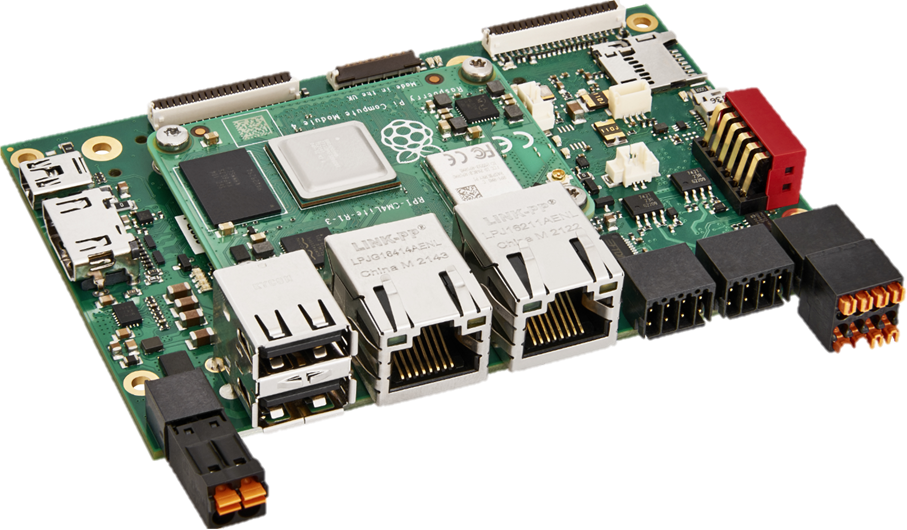

Baseboard BL Pi-Tron CM4
Raspberry Pi Compute Module 4 – der perfekte Leistungsschub
Mouseover Zoom loading...
Spezifikationen
- Broadcom BCM2711, 4x ARM® Cortex®-A72, 64-bit SoC @1,5 GHz
- 1x DSI 2-lane, 1x DSI 4-lane, 1x HDMI 2.0, 1x HDMI
- Bis zu 8 GB LPDDR4-RAM, bis zu 32GB eMMC
- Optional Wi-Fi / Bluetooth®
Der Pi-Tron CM4 der Kontron Electronics ist ein leistungsfähiger Einplatinenrechner, der speziell für anspruchsvolle industrielle Anwendungen entwickelt wurde. Er bietet eine flexible Plattform für verschiedenste Einsatzbereiche und punktet durch seine hohe Kompatibilität mit dem Raspberry Pi Ökosystem. Dank seiner Architektur ist das Board bestens für IoT- und Automatisierungslösungen geeignet und überzeugt durch seine einfache Integration sowie die Unterstützung einer großen Entwickler-Community.
Leistung & Architektur
Das Board basiert auf dem Raspberry Pi Compute Module 4 und ist mit einem Broadcom BCM2711, 4x Arm® Cortex®-A72 64-bit SoC mit 1,5 GHz ausgestattet. Je nach Variante stehen 1 GB, 2 GB, 4 GB oder 8 GB LPDDR4-3200 SDRAM zur Verfügung. Für die Datenspeicherung bietet der Pi-Tron CM4 sowohl SD-Karten-Unterstützung als auch eMMC-Speicheroptionen mit 8 GB, 16 GB oder 32 GB. Über einen M.2 B-Key Slot mit PCIe-Anbindung lassen sich marktübliche Module wie Google Coral AI Edge TPU oder Hailo-8™ AI-Module einbinden, wodurch individuelle Lösungen für Machine Vision und Machine/Deep Learning realisiert werden können. Optional kann das Board um zertifiziertes WLAN/Bluetooth® erweitert werden. Die Vorbereitung für LTE-Module inklusive SIM-Karten und externer Antennenanbindung ermöglicht den unkomplizierten Einsatz in IoT-Lösungen.
Kommunikationsschnittstellen
Die modbus-fähige RS485-Schnittstelle erlaubt den zuverlässigen Datenaustausch mit anderen Systemkomponenten. Die CAN-Bus-Schnittstelle unterstützt FD (Flexible Data Rate) und sorgt für mehr Effizienz sowie höhere Datenraten. Der Raspberry Pi Standard 40-PIN GPIO-Header bietet flexible Möglichkeiten für industrielle Erweiterungen. Für die Anzeige stehen sowohl ein HDMI-Slot für Standard-Displays als auch ein LVDS-Displayanschluss über ein Adapterboard zur Verfügung.
Einsatzbereiche & Vorteile
Der Pi-Tron CM4 eignet sich besonders für den industriellen Einsatz, wo Zuverlässigkeit und Flexibilität gefragt sind. Ein herausragender Vorteil ist die große und engagierte Raspberry Pi Community, die eine Vielzahl an Softwarelösungen und Erweiterungsmöglichkeiten bereitstellt. Alle Komponenten des Boards werden von der Community-Software unterstützt, was eine schnelle und unkomplizierte Inbetriebnahme ermöglicht. Darüber hinaus lässt sich der Pi-Tron CM4 optional mit SoftSPS CODESYS® ausstatten, wodurch sich Anwendungen mit speicherprogrammierbarer Steuerung realisieren lassen. Die breite Auswahl an Erweiterungsmodulen und die hohe Kompatibilität machen das Board zur idealen Lösung für vielfältige Automatisierungs- und IoT-Projekte. Als zertifizierter Raspberry Pi Design Partner bietet, Kontron Electronics ihren Kunden exklusive Fachkompetenz sowie einen direkten Zugang zum gebündelten Wissen und den Innovationen der Raspberry Pi Community.
Eigenschaften
| CPU | Broadcom BCM2711, 4x Arm® Cortex®-A72, 64-bit SoC @1,5 GHz, H.265 (HEVC) bis zu 4Kp60 decode, H.264 bis zu 1080p decode, 1080p30 encode OpenGL ES 3.1, Vulkan 1.0 |
| LPDDR4-RAM | 2 GByte optional 1 GByte, 4 GByte, 8 GByte |
| eMMC | 16 GByte optional Lite/8 GByte/32 GByte (lite: without eMMC only with microSD Card) |
| EEPROM | 4 kB |
| SD CARD | CM4 Lite: 1x microSD Card Slot for Operating System, CM4 8/16/32 GByte: 1x microSD Card Slot for data (When using eMMC memory, booting from SD card is not possible.) |
| Ethernet | 1x 1x Gbit’s, 1x 10/100 Mbit/s |
| USB | 1x 2.0 Host, 1x 2.0 OTG: only to program eMMC |
| I/Os | 28x GPIO, supports up to 5x UART, 5x I²C, 5x SPI, 2x PWM, 1x SDIO (4 Bit), M.2 B-KEY 3042 (PCIe 1-lane Host, Gen 2 (5 Gbps)) |
| DIO | 4x DIO (24 V/up to 800 mA) |
| Serial | 1x RS232, 1x RS485 (Modbus-capable) |
| CAN | 1x CAN 2.0B/FD |
| WLAN/Bluetooth | Optional 2.4 GHz/5.0 GHz IEEE 802.11b/g/n/ac wireless BT 5.0, BLE |
| Touch | via I²C or USB |
| Camera Interface | 1x CSI 2-lane (MIPI Rpi-CSI0 22 pol.) |
| Power Supply | 4 V DC ±20 % |
| Power Consumption | 3.4 W...9.6 W |
| Temperature range | 0 °C ... +55 °C without condensation |
| Operating System | Raspbian Linux (not preinstalled) |
| Form Factor | 105.5 x 69.6 mm (4.3”) |
| EXTERNAL RTC | 1x on Baseboard |
| RTC BUFFERING | CR2032 |
| Debug | 1x Console |
| Approvals | CE |
