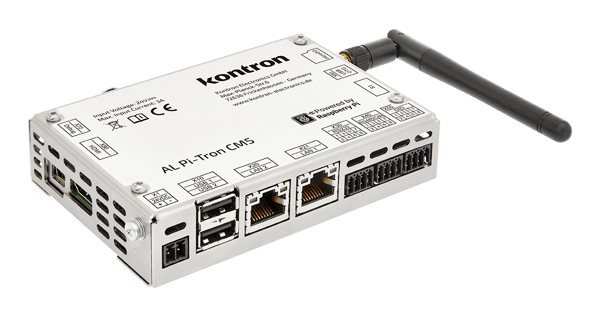

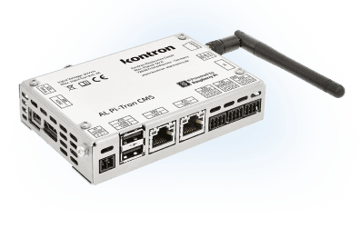

AL Pi-Tron CM5
Kompakter, leistungsstarker Box-PC für die Hutschiene
Spezifikationen
- Broadcom BCM2712, 4x Arm® Cortex® -A76 @2,4 GHZ
- Betriebssystem Raspian Linux
- Edelstahlgehäuse 111 x 25 x 76 mm, Montage auf 35 mm DIN-Schiene
- Robustes, lüfterloses Gehäuse
Produktinformation
Der AL Pi-Tron CM5 der Kontron Electronics ist ein kompakter, leistungsstarker Box-PC für die Hutschienenmontage. Er basiert auf dem BL Pi-Tron CM5 Single Board Computer mit Raspberry Pi Compute Module 5 und bietet ein robustes Edelstahlgehäuse für eine einfache Integration in industrielle Steuerungssysteme.
Leistung & Architektur
Ausgestattet mit einem Broadcom BCM2712 Prozessor, 4x Arm® Cortex®-A76, 2,4 GHz und bis zu 16 GB LPDDR4-RAM bietet der Industrie-Box-PC hohe Rechenleistung für anspruchsvolle Anwendungen. Der integrierte FRAM-Speicher sorgt für Datenintegrität und Betriebssicherheit, auch bei Stromausfall. Das System ist für den Betrieb mit Raspbian Linux ausgelegt; eine Vorinstallation des Betriebssystems erfolgt jedoch nicht ab Werk. Zudem unterstützt das Gerät HDMI-Ausgaben bis zu 4K sowie optionale Erweiterungen über Multifunktions-I/O-Module.
Kommunikationsschnittstellen
Der AL Pi-Tron CM5 verfügt standardmäßig über zahlreiche Schnittstellen: 2x Ethernet (1 Gbit/s, 100 Mbit/s), 2x USB 2.0 Host,1x 2.0 OTG zur Programmierung des eMMC, RS232, RS485, CAN 2.0B/FD sowie 4 digitale I/O. Optional sind WLAN, 2,4 GHz / 5 GHz und Bluetooth 5.0 verfügbar, was eine flexible und anpassbare Konnektivität ermöglicht.
Einsatzbereiche & Vorteile
Typische Anwendungen umfassen Automation, Steuerungstechnik, IoT-Gateways, industrielle Kommunikation, Edge Computing und Maschinenbau. Vorteile sind die kompakte Bauform, Erweiterbarkeit, starke Performance zum attraktiven Preis sowie eine aktive Community mit vielen Software-Beispielen.
Eigenschaften
| CPU | Broadcom BCM2712 4x Arm® Cortex®-A76 @2.4 GHz, 4Kp60 HEVC decoder, OpenGL ES 3.1 Grafik, Vulkan 1.3 |
| LPDDR4-RAM | 2 GByte optional 4 GByte, 8 GByte (16GB) 16 GByte (64GB) |
| SD CARD | 1x microSD Card Slot for data |
| FRAM | 32 kByte |
| Ethernet | 1x 1 Gbit/s, 1x 10/100 Mbit/s |
| USB | 2x 2.0 Host, 1x 2.0 OTG: only for programming eMMC |
| Serial | 1x RS232, 1x RS485 |
| CAN | 1x CAN 2.0B/FD |
| DIO | 4x DIO (24 V/up to 800 mA) |
| WLAN/Bluetooth | 2.4 GHz, 5.0 GHz IEEE 802.11 b/g/n/ac wireless BT 5.0, BLE |
| LCD Interface | 1x HDMI 2.0 (up to 4Kp60) |
| Power Supply | 24 V DC ±20 % |
| Power Consumption | TBD |
| Form Factor | Stainless steel housing 111 x 25 x 76 mm for mounting on 35 mm DIN rail acc. EN 60715 |
| Temperature range | TBD |
| Protection Class | IP20 |
| Approvals | CE |
| Operating System | Raspbian Linux (not preinstalled) |
| RTC BUFFERING | CR2032 |
| Debug | 1x Console |
