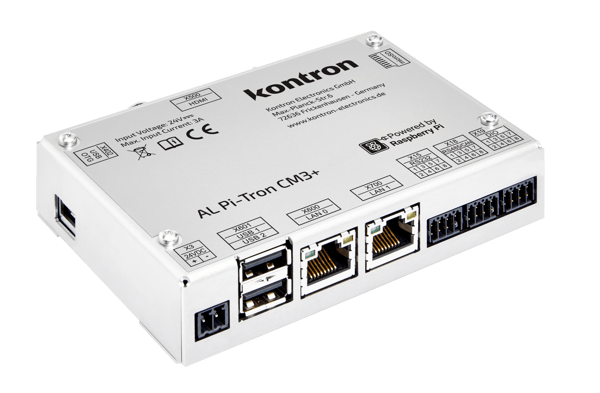

AL Pi-Tron CM3+
Kompakter und robuster Box-PC für die Hutschiene
Spezifikationen
- Broadcom BCM2837B0, 4x Arm® Cortex®-A53 @1,2 GHZ
- Betriebssystem Raspian Linux
- Edelstahlgehäuse 111 x 25 x 76 mm, Montage auf 35 mm DIN-Schiene
- Robustes, lüfterloses Gehäuse
Produktinformation
Der AL Pi-Tron CM3+ der Kontron Electronics ist ein kompakter Industrie-Box-PC für die Hutschienenmontage, ausgestattet mit einem Edelstahlgehäuse (111 x 25 x 76 mm) nach EN 60715 und geeignet für Anwendungen im Temperaturbereich von 0 °C bis +55 °C. Als Betriebssystem kommt Raspbian Linux (nicht vorinstalliert) zum Einsatz.
Leistung & Architektur
Der Box PC basiert auf dem Raspberry Pi Compute Module 3+ und bietet Varianten mit bis zu 32 GB eMMC-Speicher oder als Lite-Version mit microSD-Karten-Slot. Die Spannungsversorgung erfolgt mit 24 V DC (±20 %), der Verbrauch liegt zwischen 3,4 W und 9,6 W (ohne Peripherie). Das passive Kühlkonzept sorgt für zuverlässigen Dauerbetrieb.
Kommunikationsschnittstellen
Das Gerät verfügt über zahlreiche industrielle Schnittstellen: 2x Ethernet (10/100 Mbit/s), 2x USB 2.0 Host, 1x USB 2.0 OTG, nur zur eMMC-Programmierung, RS232, RS485, 4x digitale Ein-/Ausgänge (24 V/bis zu 800 mA), 1x Micro-HDMI (1.3a, 1080p @30 fps) und CAN. Erweiterungen sind über Multifunktions-I/O-Module möglich.
Einsatzbereiche & Vorteile
Der AL Pi-Tron CM3+ aus der Automation-Line Serie wird als Gateway, Datenlogger oder zur industriellen Automatisierung eingesetzt. Typische Anwendungen sind Automation, IoT, industrielle Kommunikation, Edge Computing, Maschinenbau sowie M2M-Gateways. Die Vorteile: kompakte Bauform, erweiterbar über I/O-Module, attraktives Preis-Leistungs-Verhältnis, Unterstützung durch eine große Community und Kompatibilität mit der CODESYS-Entwicklungsumgebung für SPS-Anwendungen nach IEC 61131-3.
Eigenschaften
| CPU | Broadcom BCM2837BO 4x Arm® Cortex®-A53 @1.2 GHz |
| LPDDR2-RAM | 1 GByte |
| eMMC | 8 GByte/32 GByte When using eMMC memory, booting from the SD card is not possible. |
| SD CARD | Compute Module CM3+ Lite, 1x microSD Card Slot for operating system |
| FRAM | 16 kbit |
| Ethernet | 2x 10/100 Mbit/s |
| USB | 2x 2.0 Host |
| Serial | 1x RS232, 1x RS485 |
| CAN | 1x 2.0 |
| DIO | 4x DIO (24 V/up to 800 mA) |
| LCD INTERFACE | 1x 2-lane DSI Display Interface (up to 1 Gbit/s per lane, DSI 1) 1x Micro-HDMI 1.3a 1080p @30 fps |
| Touch | 1x I²C, 1x USB |
| Camera Interface | 1x 2-lane CSI Camera Interface (CSI 1) |
| Power Supply | 24 V DC ±20 % |
| Power Consumption | 3.4 W... 9.6 W (without periphery) |
| Form Factor | Stainless steel housing 111 x 25 x 76 mm for mounting on 35 mm mounting rail acc. to EN 60715 |
| Temperature | Range: 0 °C ... +55 °C |
| Protection Class | IP20 |
| Approvals | FCC and UL61010, CB report |
| Operating System | Raspbian Linux (not preinstalled) |
