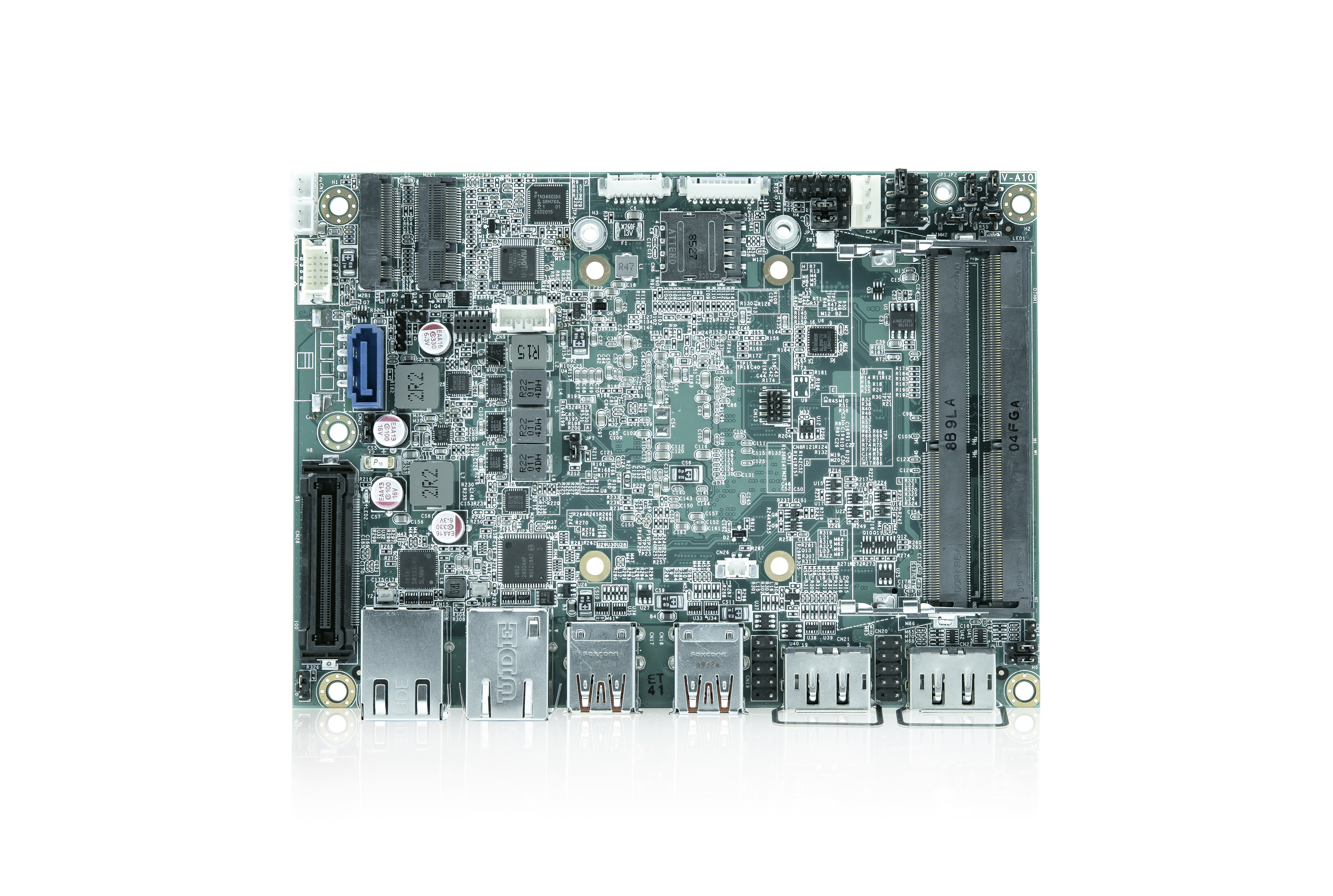

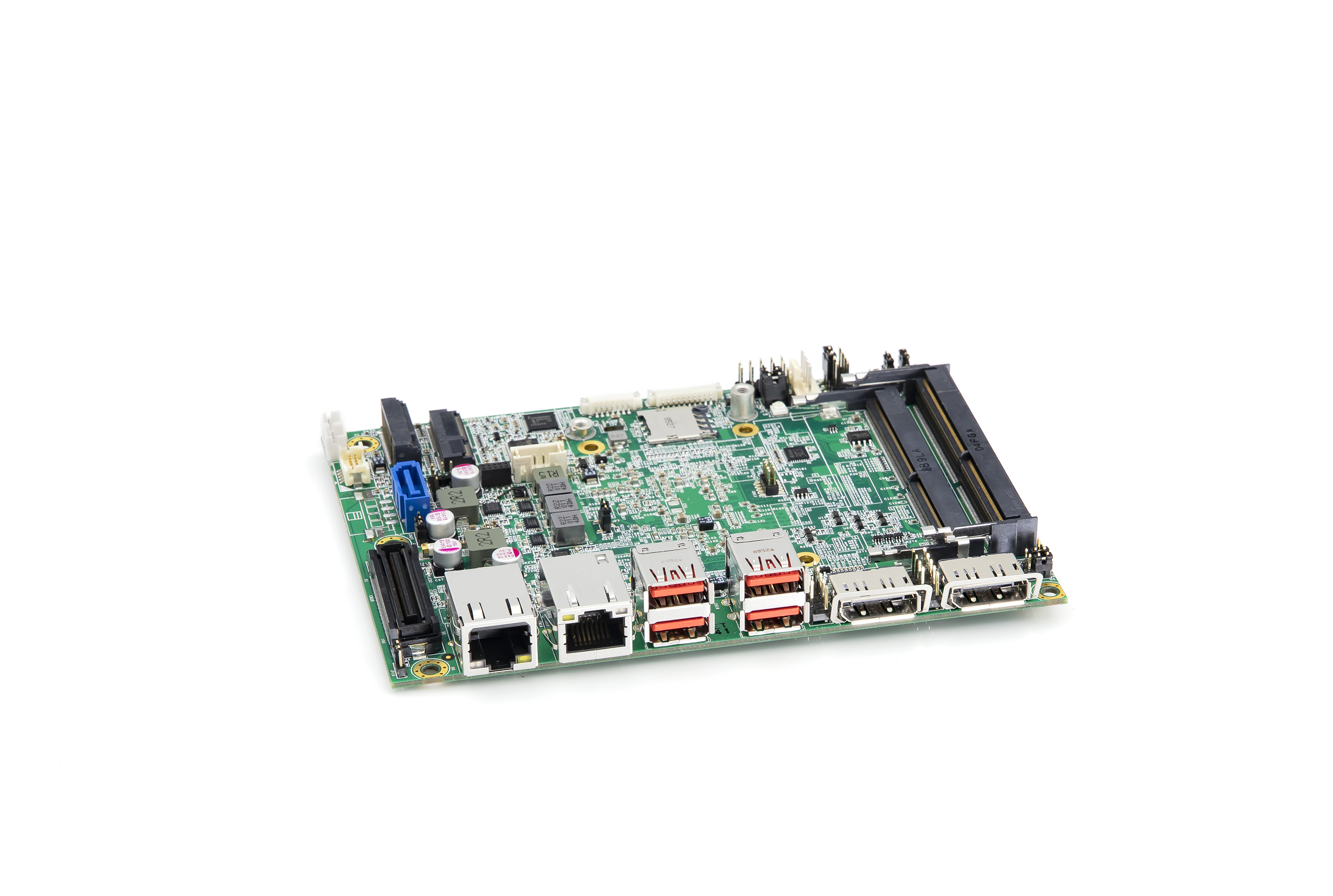

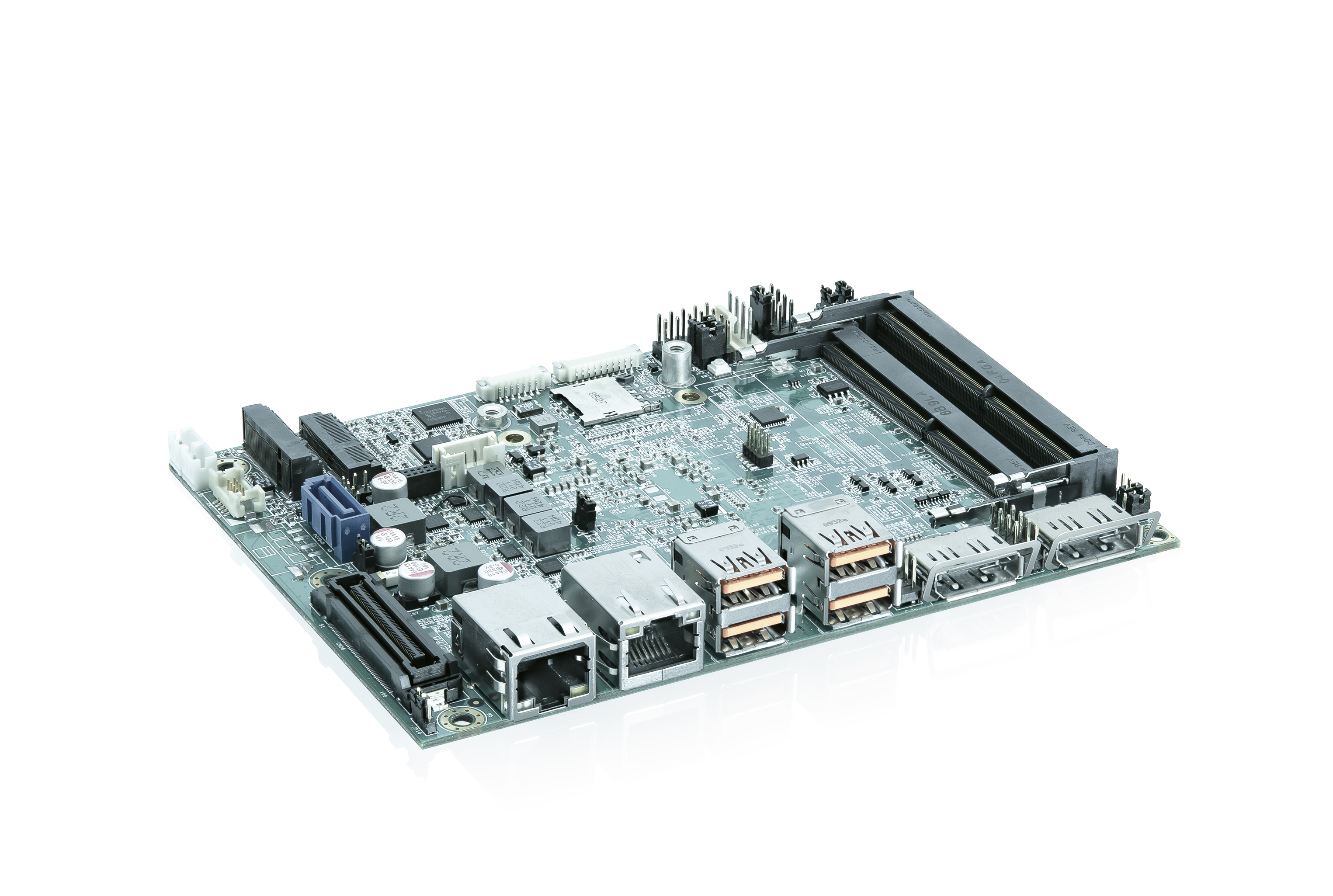

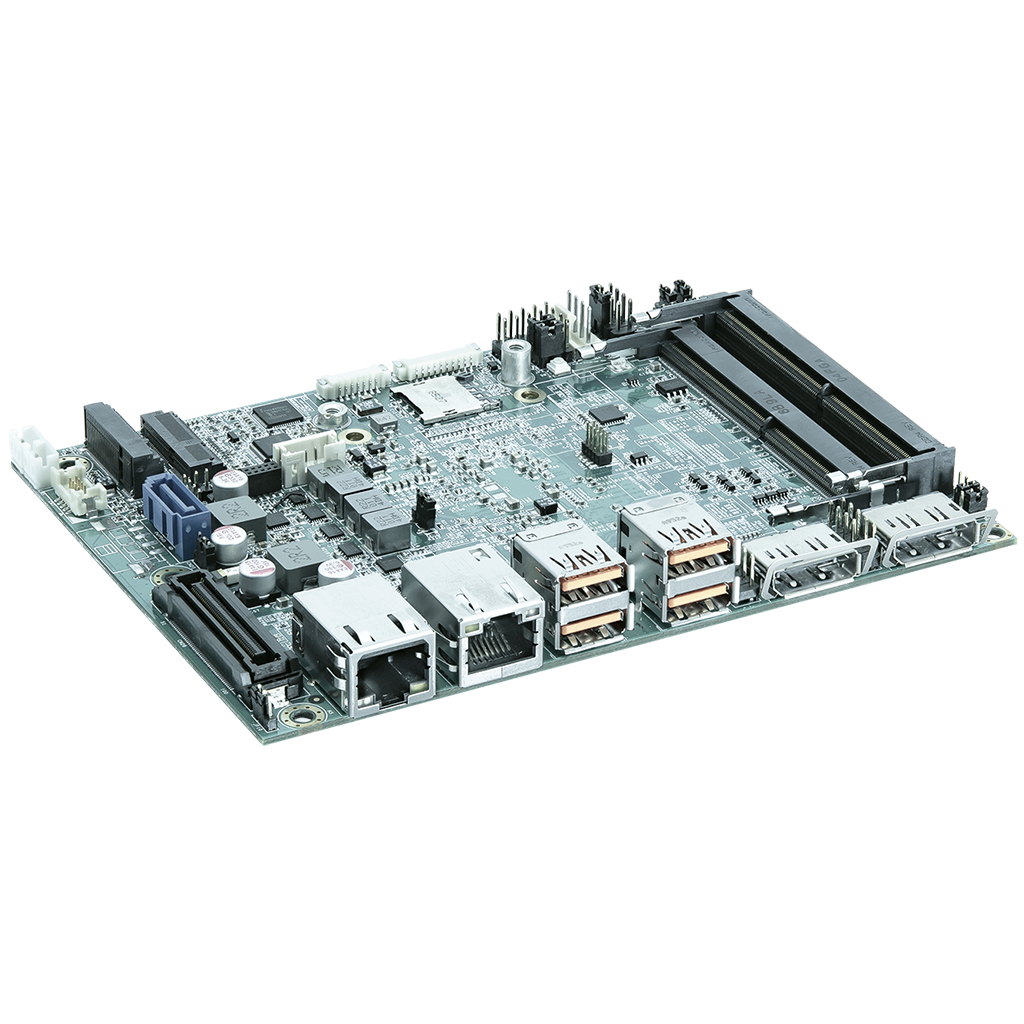

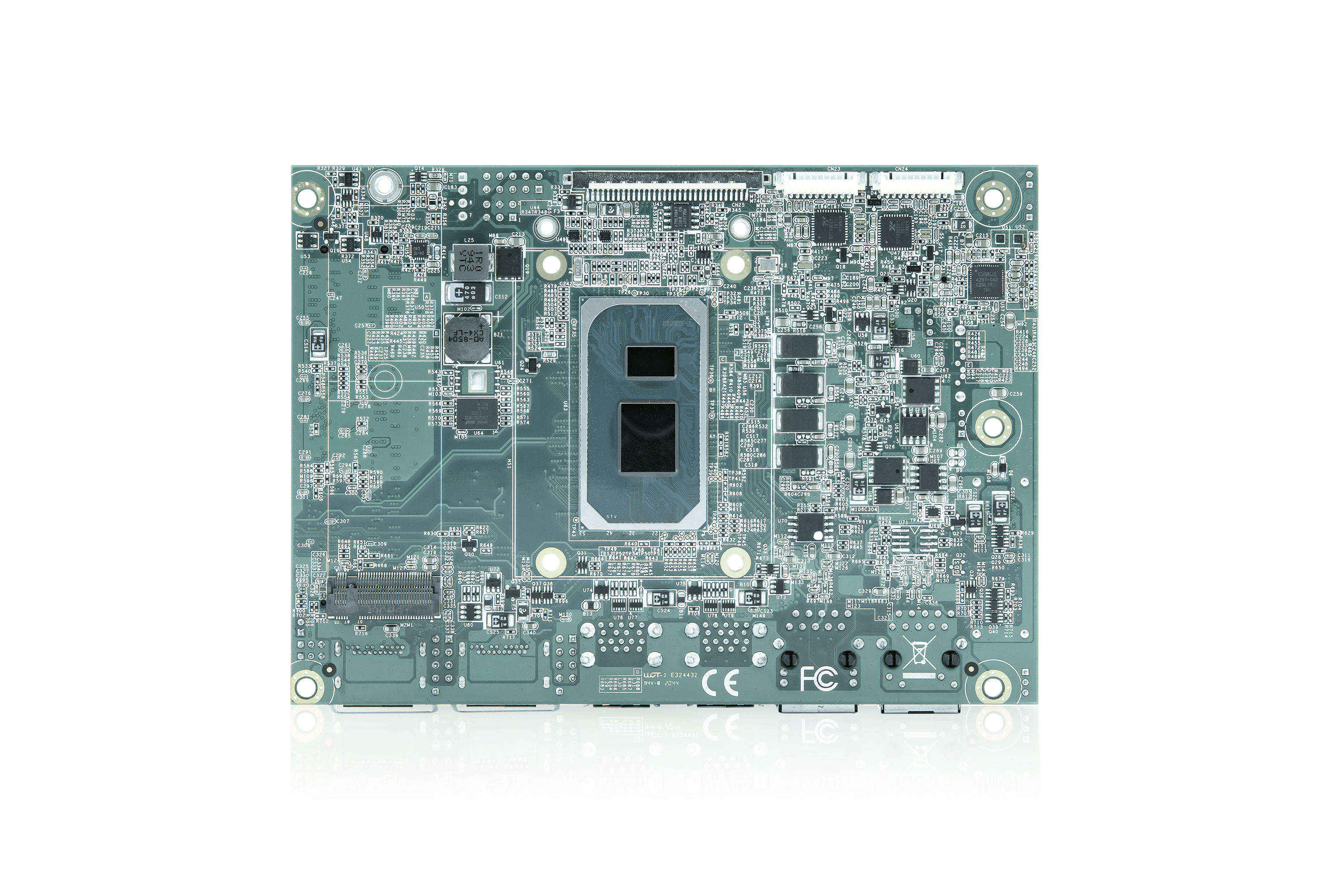

3.5"-SBC-TGL

3.5" Single Board Computer basierend auf der 11. Gen. Intel® Core™ U-Series & Celeron® 6000 Series Prozessoren

2x DP, 1x LVDS für Videoausgang
1x 2.5 GbE LAN, 1x GbE LAN für Ethernet

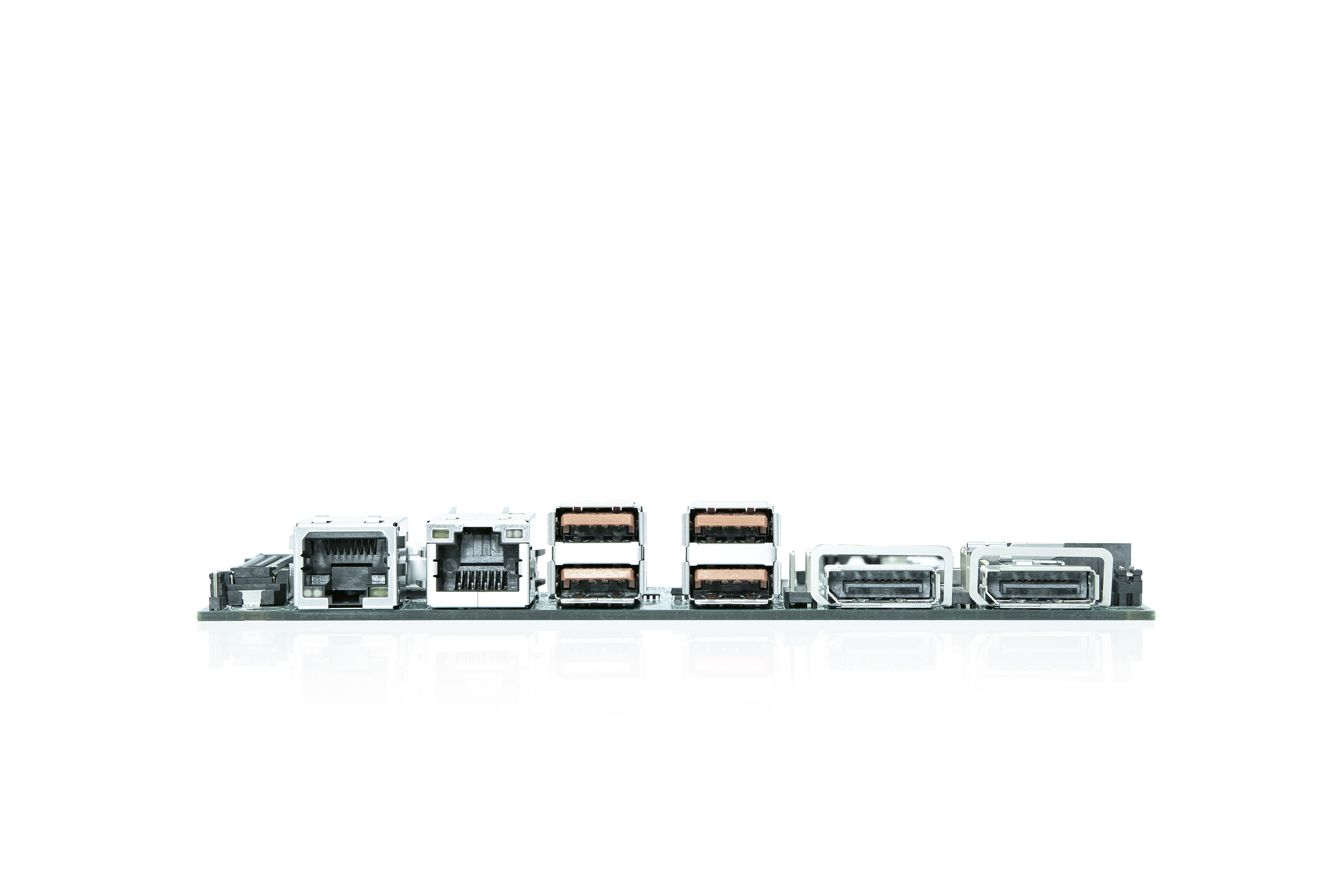

4x USB 3.2 Gen 2, 4x USB 2.0, 2x RS232/422/485, 8-bit DIO für Peripherieanschluss
1x SATA 3.0, 1x M.2 Key B, 1x M.2 Key E, 1x M.2 Key M für Speicher & Erweiterung
1x B2B Schnittstelle für erweiterte I/Os: DDI, DDP, PCIe x2, PCIe x1, SM Bus, I2C, UART, GSPI

Produkt anfragen Datenblatt herunterladen

Drastischer Sprung in der Grafikleistung

Ideal für AI / Deep Learning Anwendungen

Das 3.5"-SBC-TGL ist ein 3.5″ single board computer, welcher auf den Prozessoren der 11. Generation Intel® Core™ U-Series und Celeron® 6000 Series beruht (codenamed Tiger Lake UP3) und zusätzlich mit einer Intel’s next-generation Iris® Xe Graphics Grafikeinheit ausgestattet ist. Er liefert große Verbesserungen in der Prozessor-, Grafik- sowie AI-Leistung. Daher ist er ideal einsetzbar in AI, deep learining und ähnlichen Anwendungen die hohe Geschwindigkeiten und starke Prozessorleistung voraussetzen. Ein weiterer Anwendungsbereich ist die Computer Vision und das deterministische Rechnen mit geringer Latenz.

8K Ultra HD Video Ausgänge

Das Board unterstützt 8K Videostreaming mit 60fps. Mithilfe der B2B Schnittstelle können gleichzeitig vier unabhängige Displays via DP mit einer Auflösung von 4K mit 60fps angesteuert werden. Diese können wahlweise in einem 2 x 2 oder 4 x 1 Videowall-Layout angeordnet werden

Optimierte Bandbreitennutzung

Zusätzlich zur GbE LAN Schnittstelle bietet das 3.5"-SBC-TGL eine weitere 2.5 GbE LAN Schnittstelle, um auch den wachsenden Nutzeransprüchen in voller Bandbreite gerecht zu werden. Dadurch können Aufgaben wie die Multimediawiedergabe, web-/cloud-basierte Services, das allgemeine Netzwerk und der tägliche Nutzergebrauch schneller umgesetzt werden.

Felxibilität im Systemdesign & Leistung

Zusätzlich bietet das board TDP die im BIOS konfiguriert werden können. Dies gewährleistet auch die Möglichkeit ein System zu erschaffen, welches sich nach den bereits verwendeten Kühlungstechniken des Nutzers, sowie dessen individuellen Nutzungsprofils richtet.

Anwendungen in rauen Umgebungen möglich

Das 3.5"-SBC-TGL bietet Varianten mit einem industrietauglichen Temperaturbereich von -40°C bis 85°C, was es Nutzern erlaucht ein robustes System in Umgebungen mit extremen Temperaturen zu entwickeln.

Technischer Support

Technische Daten

Processor	Intel® Core™ i7-1185G7E / Intel® Core™ i7-1185GRE (4C, 12M, 1.8 / 4.4 GHz, 12 W ← 15 W → 28 W TDP) Intel® Core™ i5-1145G7E / Intel® Core™ i5-1145GRE (4C, 8M, 1.5 / 4.1 GHz, 12 W ← 15 W → 28 W TDP) Intel® Core™ i3-1115G4E (2C, 6M, 2.2 / 3.9 GHz, 12 W ← 15 W → 28 W TDP) Intel® Celeron® 6305E (2C, 4M, 1.8 GHz, 15 W TDP)
Main Memory	2x DDR4 3200 SO-DIMM up to 64 GByte
Graphics Controller	Intel® Iris® Xe Graphics (Core™ i7 / i5) Intel® UHD Graphics (Core™ i3 / Celeron®)
Display	1x LVDS (24-bit, 2-ch, 1920 x 1200 @ 60 Hz) 2x DP (7680 x 4320 @ 60 Hz, on rear)* (* 2x 8K support for Core™ i7 / i5, 1x 8K support for Core™ i3 / Celeron®) Quadruple Display (more display I/Os supported via extended B2B connector)
Audio Controller	TSI 92HD91B

Downloads

Varianten

Varianten hier auswählen

3.5”-SBC-TGL-0-i5-1145G7E

Artikelnummer: 43017-0000-15-4

Intel® Core™ i5-1145G7E, B2B connector, vPro Bios, TDP 15W, Temp.Bereich: 0 °C ~ 60 °C.

Intel® Core™ i5-1145G7E, w/ B2B connector, w/ vPro, Operating temperature: 0 °C ~ 60 °C

3.5”-SBC-TGL-1-i3-1115G4E

Artikelnummer: 43017-0000-22-2

Intel® Core™ i3-1115G4E, B2B connector, TDP 12W, vPro Bios, Temp. Bereich: 0 °C ~ 60 °C

Intel® Core™ i3-1115G4E, w/ B2B connector, w/o vPro, Operating temperature: 0 °C ~ 60 °C

3.5”-SBC-TGL-2-i7-1185G7E

Artikelnummer: 43017-0000-18-4

Intel® Core™ i7-1185G7E, B2B connector, vPro Bios, TDP 15W, Temp. Bereich: 0 °C ~ 60 °C

Intel® Core™ i7-1185G7E, w/ B2B connector, w/ vPro, Operating temperature: 0 °C ~ 60 °C

3.5”-SBC-TGL-3-6305E

43017-0000-18-2

Artikelnummer: 43017-0000-18-2

Intel® Celeron® 6305E, B2B connector, TDP 15W, Temp. Bereich: 0 °C ~ 60 °C

Intel® Celeron® 6305E, w/ B2B connector, w/o vPro, Operating temperature: 0 °C ~ 60 °C

3.5”-SBC-TGL-4-i7-1185GRE-XT

Artikelnummer: 43017-0000-18-4XT

Intel® Core™ i7-1185GRE, B2B connector, vPro Bios, TDP 15W, Temp. Bereich: -20 °C ~ 70 °C

Intel® Core™ i7-1185GRE, w/ B2B connector, w/ vPro, Operating temperature: -40 °C ~ 85 °C

3.5”-SBC-TGL-5-i5-1145GRE-XT

Artikelnummer: 43017-0000-15-4XT

Intel® Core™ i5-1145GRE, B2B connector, vPro Bios, TDP 15W, Temp. Bereich: -20 °C ~ 70 °C

Intel® Core™ i5-1145GRE, w/ B2B connector, w/ vPro, Operating temperature: -40 °C ~ 85 °C

3.5"-SBC-TGL-6-i5-1145G4E

Artikelnummer: 43017-0000-15-4wob

Intel® Core™ i5-1145G7E, ohne B2B connector, ohne vPro Bios, TDP 15W, Temp. Bereich: 0 °C ~ 60 °C

Intel® Core™ i5-1145G7E, w/o B2B connector, w/ vPro, Operating temperature: 0 °C ~ 60 °C

3.5"-SBC-TGL-7-i3-1115G4E

Artikelnummer: 43017-0000-22-2wob

Intel® Core™ i3-1115G4E, ohne B2B connector, ohne vPro Bios, TDP 12W, Temp. Bereich: 0 °C

Intel® Core™ i3-1115G4E, w/o B2B connector, w/o vPro, Operating temperature: 0 °C ~ 60 °C

3.5"-SBC-TGL-8-i7-1185G7E

Artikelnummer: 43017-0000-18-4wob

Intel® Core™ i7-1185G7E, ohne B2B connector, ohne vPro Bios, TDP 15W, Temp. Bereich: 0 °C ~ 60 °C

Intel® Core™ i7-1185G7E, w/o B2B connector, w/ vPro, Operating temperature: 0 °C ~ 60 °C

3.5"-SBC-TGL-9-6305E

Artikelnummer: 43017-0000-18-2wob

Intel® Celeron® 6305E, ohne B2B connector, ohne vPro Bios, TDP 15W, Temp. Bereich: 0 °C ~ 60 °C

Intel® Celeron® 6305E, w/o B2B connector, w/o vPro, Operating temperature: 0 °C ~ 60 °C

Advantages of 3.5"-SBC-TGL

Better overall specifications than competitions

One-stop-shop integration service

Stable long-term availability

Flexible customization

Quick lead time

Zubehör

Zubehör hier auswählen

3.5" Extended I/O Board (3.5"-eIO-GPA-0)

1069-6159

2x DP, 2x 2.5 GbE LAN, 1x UART, 1x I2C, 1x SMBus, 1x GSPI, 1x DC In Terminal Block, Intel® I226-LM Ethernet Controller, Operating temperature: 0 °C ~ 60 °C

3.5" Extended I/O Board (3.5"-eIO-GPA-1)

1069-6922

2x DP, 2x 2.5 GbE LAN, 1x UART, 1x I2C, 1x SMBus, 1x GSPI, Intel® I226-LM Ethernet Controller, Operating temperature: 0 °C ~ 60 °C

3.5" Extended I/O Board (3.5"-eIO-GPA-2-XT)

1073-9682

2x DP, 2x 2.5 GbE LAN, 1x UART, 1x I2C, 1x SMBus, 1x GSPI, 1x DC In Terminal Block, Intel® I226-IT Ethernet Controller, Operating temperature: -40 °C ~ 85 °C

Heatsink - Cooling Solution

1067-5535

Heatsink with Fan, 15W tdp

DC Jack Cable

1064-2433

Spannungseingang für 3.5" SBC in Verbindung mit AC/DC Konverter 1069-3055

COM_Port Cable

1064-2427

Serielle Schnittstellenkabel D-SUB 9P (männlich) zu SBC, 350mm

DIO Cable

1065-3137

Digital IO Kabel D-SUB-9P (Female) zu SBC, 200mm

2-Port USB 2.0 Cable

1069-7893

2x USB Type A Kabel zu SBC, mit Frontblende,270 mm

SATA Power Cable

1064-2430

SATA Spannungsversorgungskabel 460mm

SATA Cable with Lock

1064-2431

SATA Datenkabel mit Verriegelung 460mm

Audio Cable w/ 3x Phone Jack

1070-1245

Audio Kabel mit Line In, Line Out, Mikro, 3.5 mm Buchsen, 400 mm

AC to DC Power Adapter (12 V)

1069-3055

AC/DC Wandler AC 90 V ~ 264 V, output: DC 12 V @ 5 A Max. 60 W, benötigt Kabel #1064-2433

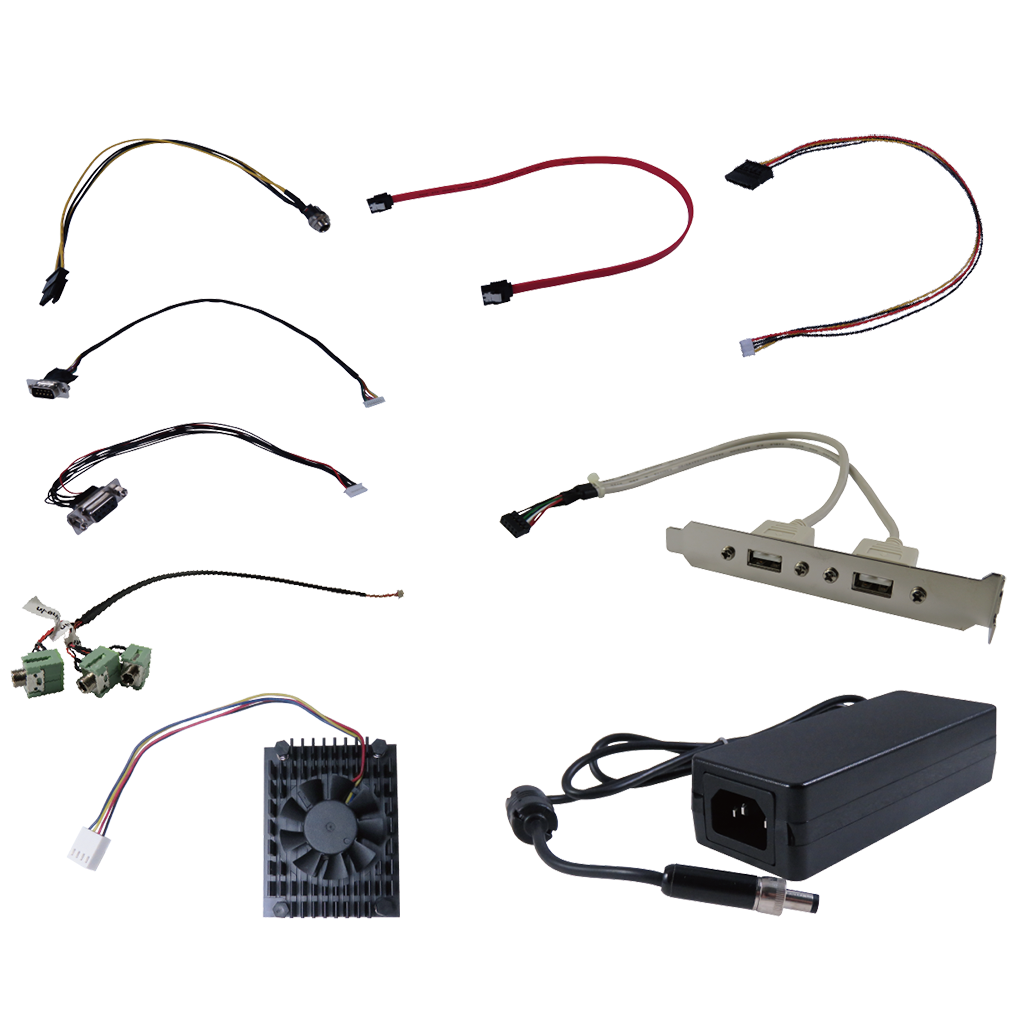

Starter Kits for 3.5"-SBC-TGL

1069-6976

1x DC In Cable, 1x SATA Cable, 1x SATA Power Cable, 1x COM Port Cable, 1x DIO Cable, 1x 2-port USB Cable, 1x Audio Cable, 1x Power Adapter, 1x Cooler
