KBox A-150-APL
DIN Rail Industrial Computer Plattform für Prozesskontrolle und –optimierung mit neuesten Prozessoren der Intel Atom® X, J und N Serie
3.5-SBC-APL V2.0 Datasheet
2.92 MB | 26. März 2026
Dieses Produkt ist nicht empfohlen für neue Designs.Ersatzprodukt: 3.5"-SBC-AML/ADN
3.5"-SBC-APL V2.0

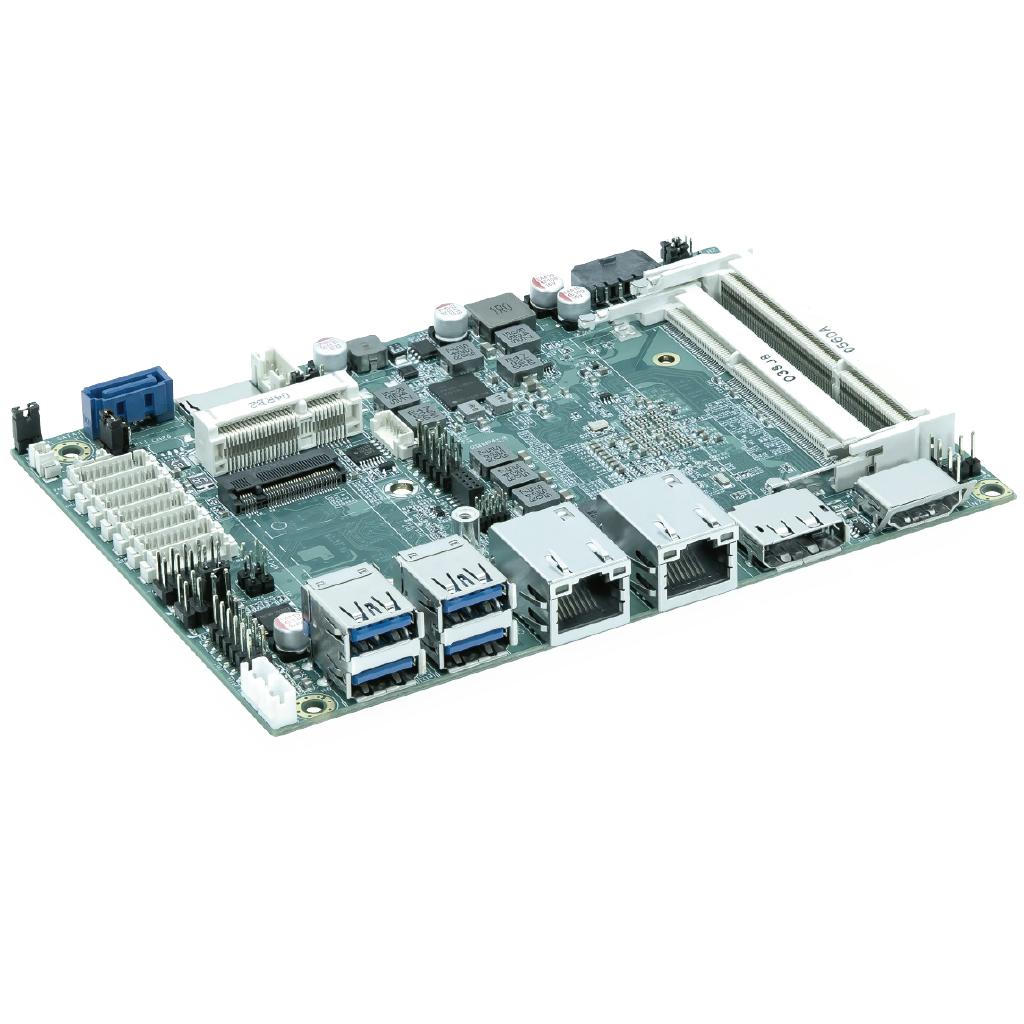

3.5” Single Board Computer mit Intel® Atom® E3900 Series & Pentium® / Celeron® N- / J-Series Processors
- 1x LVDS, 1x DP, 1x HDMI für triple display support
- 2x GbE LAN für Ethernet
- 4x USB 3.0, bis zu 3x USB 2.0, 2x RS232/422/485, 4x RS232, 8-bit DIO für peripherals
- 1x SATA 3.0, 1x Micro-SD Cage für Speicheranwendungen
- 1x mPCIe, 1x M.2 Key B für Peripherie Erweiterungen
erweiterter Temperaturbereich
3.5-SBC-APL V2.0 ist ein 3,5"-Einplatinen-Computer (SBC), ausgestattet mit Intel® Atom® E3900 Serie & Pentium® / Celeron® N- / J-Serie.
Höhere Leistung und Energieeffizienz
Der SBC-APL bietet bis zu 30 % mehr Verarbeitungs- und Grafikleistung und eine um 15 % höhere Energieeffizienz als Modelle mit Intel®-Prozessoren der vorherigen Generation.
Multifunktionale Integration
Zusätzlich unterstützt der SBC-APL einen integrierten M.2-Erweiterungssockel für USB, WWAN (3G, 4G), Satellitennavigation (GPS) und SSDs, der es Entwicklern ermöglicht, kompaktere oder dünnere eingebettete Geräte zu bauen.
Extreme Temperaturanwendungen
Erweiterte / Extremtemperaturmodelle sind ebenfalls erhältlich, die den Betrieb unter extrem hohen, niedrigen oder radikal schwankenden Temperaturen ermöglichen, was in industriellen Umgebungen üblich ist.
Technische Daten
| Processor | Intel® Atom® x7-E3950 (Quad Core, 2M Cache, 1.60 / 2.00 GHz, FCBGA1296, 12 W TDP) Intel® Atom® x5-E3940 (Quad Core, 2M Cache, 1.60 / 1.80 GHz, FCBGA1296, 9.5 W TDP) Intel® Atom® x5-E3930 (Dual Core, 2M Cache, 1.30 / 1.80 GHz, FCBGA1296, 6.5 W TDP) Intel® Pentium® N4200 (Quad Core, 2M Cache, 1.10 / 2.50 GHz, FCBGA1296, 6 W TDP) Intel® Celeron® J3455 (Quad Core, 2M Cache, 1.50 / 2.30 GHz, FCBGA1296, 10 W TDP) Intel® Celeron® N3350 (Dual Core, 2M Cache, 1.10 / 2.40 GHz, FCBGA1296, 6 W TDP) |
|---|---|
| Main Memory | 2x DDR3L 1867 1.35 V SO-DIMM |
| Graphics Controller | Intel® HD Graphics 505 (for mdoels w/ Atom® x7, Pentium®) Intel® HD Graphics 500 (for models w/ Atom® x5, Celeron®) |
| Display | 1x LVDS (18/24-bit, 1/2-ch, 1920 x 1200 @ 60 Hz) 1x DP 1.2 (4096 x 2160 @ 60 Hz, on rear) 1x HDMI 1.4 (3840 x 2160 @ 30 Hz, on rear) Triple display support |
| Audio Controller | Realtek ALC888S |
Downloads
Technische Spezifikation
3.5" SBC Tech Spec Sheet
14.12 MB | 26. März 2026
Weitere Downloads
Alle weiteren Downloads (Treiber, Downloads etc.) finden Sie auf Kontrons Customer Section
Ähnliche Produkte & Lösungen
Services & Add-ons
Kontron ToolSuite
Central Management Solution for BIOS Configuration in Embedded Systems.
KontronOS
The Secure, Hardened Linux®-Based Operating System for Edge Devices
KontronAIShield
KontronAIShield for Surveillance provides real-time threat detection and intrusion monitoring using AI-powered security. It identifies and responds to both known and emerging threats, ensuring continuous protection for your surveillance infrastructure.
Varianten
Varianten hier auswählen
3.5"-SBC-APL-0-E3950 V2.0
43012-0000-20-4
Atom® x7-E3950, 2x USB 2.0, 1x M.2 Key B (w/ SATA / PCIe / USB), inkl. audio, inkl. TPM, Op. temp.: 0 °C ~ 60 °C
Intel® Atom® x7-E3950, 2x USB 2.0, 1x M.2 Key B (w/ SATA / PCIe / USB), w/ audio, w/o TPM, Op. temp.: 0 °C ~ 60 °C
3.5"-SBC-APL-1-E3940 V2.0
43012-0000-18-4
Atom® x7-E3940, 2x USB 2.0, 1x M.2 Key B (w/ SATA / PCIe / USB), inkl. audio, inkl. TPM, Op. temp.: 0 °C ~ 60 °C
Intel® Atom® x7-E3950, 2x USB 2.0, 1x M.2 Key B (w/ SATA / PCIe / USB), w/ audio, w/o TPM, Op. temp.: 0 °C ~ 60 °C
3.5"-SBC-APL-3-N4200 V2.0
43012-0000-25-4
Intel® Pentium® N4200, 2x USB 2.0, 1x M.2 Key B (w/ SATA / PCIe / USB), with audio, without TPM, Op. temp.: 0 °C ~ 60 °C
Intel® Pentium® N4200, 2x USB 2.0, 1x M.2 Key B (w/ SATA / PCIe / USB), w/ audio, w/o TPM, Op. temp.: 0 °C ~ 60 °C
3.5"-SBC-APL-4-N3350 V2.0
43012-0000-23-2
Intel® Celeron® N3350, 2x USB 2.0, 1x M.2 Key B (w/ SATA / PCIe / USB), with audio, without TPM, Op. temp.: 0 °C ~ 60 °C
Intel® Celeron® N3350, 2x USB 2.0, 1x M.2 Key B (w/ SATA / PCIe / USB), w/ audio, w/o TPM, Op. temp.: 0 °C ~ 60 °C
3.5"-SBC-APL-6-E3950 V2.0
Intel® Atom® x7-E3950, 3x USB 2.0, 1x M.2 Key B (w/ SATA / PCIe), w/ audio, w/ TPM, Op. temp.: 0 °C ~ 60 °C
Intel® Atom® x7-E3950, 3x USB 2.0, 1x M.2 Key B (w/ SATA / PCIe), w/ audio, w/ TPM, Op. temp.: 0 °C ~ 60 °C
3.5"-SBC-APL-A-E3930 V2.0
43012-0000-18-2
3.5” Single Atom® x5-E3930, 2x USB 2.0, 1x M.2 Key B (w/ SATA / PCIe / USB), inkl. audio, inkl. TPM, Op. temp.: 0 °C ~ 60 °C Computer mit Intel® Atom® E3900 Series & Pentium® / Celeron® N- / J-Series Processors
Intel® Atom® x5-E3930, 2x USB 2.0, 1x M.2 Key B (w/ SATA / PCIe / USB), w/ audio, w/o TPM, Op. temp.: 0 °C ~ 60 °C
3.5"-SBC-APL-K-J3455 V2.0
43012-0000-15-4
Celeron J3455, 2x USB 2.0, 1x M.2 Key B (w/ SATA / PCIe / USB), inkl. audio, inkl. TPM, Op. temp.: 0 °C ~ 60 °C
Intel® Celeron® J3455, 2x USB 2.0, 1x M.2 Key B (w/ SATA / PCIe / USB), w/ audio, w/ TPM, Op. temp.: 0 °C ~ 60 °C
3.5"-SBC-APL-0-E3950-ET V2.0
Intel® Atom® x7-E3950, 2x USB 2.0, 1x M.2 Key B (w/ SATA / PCIe / USB), w/ audio, w/o TPM, Op. temp.: -20 °C ~ 70 °C
Intel® Atom® x7-E3950, 2x USB 2.0, 1x M.2 Key B (w/ SATA / PCIe / USB), w/ audio, w/o TPM, Op. temp.: -20 °C ~ 70 °C
3.5"-SBC-APL-H-E3950-XT V2.0
43012-0000-20-4ET
Atom® x7-E3950, 2x USB 2.0, 1x M.2 Key B (w/ SATA / PCIe / USB), kein audio, kein TPM, Op. temp.: -40 °C ~ 85 °C
Intel® Atom® x7-E3950, 2x USB 2.0, 1x M.2 Key B (w/ SATA / PCIe / USB), w/o audio, w/ TPM, Op. temp.: -40 °C ~ 85 °C
3.5"-SBC-APL-I-E3940-XT V2.0
43012-0000-18-4ET
Atom® x5-E3940, 2x USB 2.0, 1x M.2 Key B (w/ SATA / PCIe / USB), kein audio, kein TPM, Op. temp.: -40 °C ~ 85 °C
Intel® Atom® x5-E3940, 2x USB 2.0, 1x M.2 Key B (w/ SATA / PCIe / USB), w/o audio, w/ TPM, Op. temp.: -40 °C ~ 85 °C
3.5"-SBC-APL-J-E3930-XT V2.0
43012-0000-18-2ET
Atom® x5-E3930, 2x USB 2.0, 1x M.2 Key B (w/ SATA / PCIe / USB), kein audio, kein TPM, Op. temp.: -40 °C ~ 85 °C
Intel® Atom® x5-E3930, 2x USB 2.0, 1x M.2 Key B (w/ SATA / PCIe / USB), w/o audio, w/ TPM, Op. temp.: -40 °C ~ 85 °C
Advantages of Kontron Single Board Computers
Better overall specifications than competitions
One-stop-shop integration service
Stable long-term availability
Flexible customization
Quick lead time
Zubehör
Zubehör hier auswählen
COM_Port Cable
1064-2427
Serielle Schnittstellenkabel D-SUB 9P (männlich) zu SBC, 350mm
DIO Cable
1065-3137
Digital IO Kabel D-SUB-9P (Female) zu SBC, 200mm
2 Ports USB 2.0 Cable
1064-2429
USB (female) ×2 to 2×5P 2.54 pitch, L=250 mm
SATA Cable with Lock
1064-2431
SATA Datenkabel mit Verriegelung 460mm
SIM Card Holder Kit
1064-2434
with SIM card holder x1, cable x1,and screws x4
Audio Cable
1064-2432
Audio Kabel 3 Buchsen 3.5mm Line-In/Line-Out/Mikro, 350 mm
DC Jack Cable
1064-2433
Spannungseingang für 3.5" SBC in Verbindung mit AC/DC Konverter 1069-3055
Heatsink - Cooling Solution E-Series
1067-5540
Heatsink E-Series Variant
Heatsink - Cooling Solution N-Series
1067-5537
Heatsink N-Series Variant
SATA Power Cable
1064-2430
SATA Spannungsversorgungskabel 460mm
