pITX-SP Dieses Produkt ist Legacy

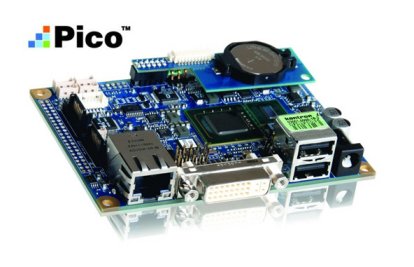

2,5" Pico-ITX™ Motherboard mit Intel® Atom™ Prozessor bis zu 1,6 GHz
Spezifikationen
- Pico-ITX™ Small Form Faktor Motherboard mit 100 mm x 72 mm # Intel® Atom™ Z510 / 530 Prozessoren # Intel® System Controller Hub US15W # Dual SATA, PATA44, bootbare microSD # 6 x USB # Passive Kühlung # Geringer Energieverbrauch mit energiesparender 45nm Technologie
Das erste 2,5" Motherboard, das den vollen Funktionsumfang von Intel® Atom™ Prozessoren bis zu 1,6 GHz bietet - Pico-ITX™ Format.
Der Pico-ITX™ Formfaktor ist perfekt ausgelegt für die Entwicklung kleiner aber leistungsstarker Anwendungen. Der Formfaktor passt ideal zu korrespondierenden 2,5" Festplatten oder microSD-Karten. pITX-SP, Kontrons erstes 2,5" Motherboard basiert auf dieser Spezifikation und ist mit Intel® Atom™ Z510 / Z530 Prozessor sowie Intel® System Controller Hub US15W bestückt.
Das Board bietet highspeed Schnittstellen wie beispielsweise Gigabit-LAN, Dual-SATA und USB 2.0. Onboard sind zudem eine DVI-Buchse (bis zu 1920 x 1080 @ 60Hz), ein LVDS-Konnektor (JILI30 / 112MHz getaktet über einen Kanal / nahezu alle Displayauflösungen von VGA bis WXGA werden unterstützt) sowie HD Audio und SP/DIF, sodass mit dem Board viele Multimediaapplikationen umgesetzt werden können.
Der Chipsatz des pITX-SP unterstützt Shader basierte 2D und 3D Darstellungen auf zwei unabhängigen Monitoren, bietet integrierte Decoder für MPG2 und H.264. / MPEG-4 AVC und unterstützt DirectX und Open GL. Kundenspezifische Erweiterungen können über SDIO oder Digital-I/O Port angeschlossen werden. Softwareseitig erleichtern Funktionen wie beispielsweise JIDA (JUMPtec Intelligent Device Architecture Interface) und weiter BIOS Tools den Systemaufbau und -betrieb.
Mit dem pITX-SP bietet Kontron ein kleines, kraftvolles und sehr kosteneffizientes 2,5" Motherboard an.
Das Board bietet highspeed Schnittstellen wie beispielsweise Gigabit-LAN, Dual-SATA und USB 2.0. Onboard sind zudem eine DVI-Buchse (bis zu 1920 x 1080 @ 60Hz), ein LVDS-Konnektor (JILI30 / 112MHz getaktet über einen Kanal / nahezu alle Displayauflösungen von VGA bis WXGA werden unterstützt) sowie HD Audio und SP/DIF, sodass mit dem Board viele Multimediaapplikationen umgesetzt werden können.
Der Chipsatz des pITX-SP unterstützt Shader basierte 2D und 3D Darstellungen auf zwei unabhängigen Monitoren, bietet integrierte Decoder für MPG2 und H.264. / MPEG-4 AVC und unterstützt DirectX und Open GL. Kundenspezifische Erweiterungen können über SDIO oder Digital-I/O Port angeschlossen werden. Softwareseitig erleichtern Funktionen wie beispielsweise JIDA (JUMPtec Intelligent Device Architecture Interface) und weiter BIOS Tools den Systemaufbau und -betrieb.
Mit dem pITX-SP bietet Kontron ein kleines, kraftvolles und sehr kosteneffizientes 2,5" Motherboard an.
Eigenschaften
| Form Factor | Pico-ITX |
| Dimensions (H x W x D) | 100 x 72mm |
| CPU | Intel® Atom™ Z510, 1.1 GHz Intel® Atom™ Z530, 1.6 GHZ |
| Chipset | Intel® System Controller Hub US15W |
| Main Memory | 1 x DDR2 SO-DIMM up to 2GB |
| Graphics | 1x DVI up to 1920 x 1080 @ 60Hz 1x LVDS up to 1366 x 768 @ 60Hz DirectX 9.0e, OpenGL 2.0, Shader based 2D and 3D dual independent graphics Integrated decoders for MPG2 and H.264 / MPEG-4 AVC |
| Ethernet | Intel® 82574L Gigabit Ethernet |
| Hard Disk | 1 x microSD socket 1 x PATA 44 Master / Slave |
| SATA | Single or Dual SATA II (chipset option) |
| PCI Express / PCI support |
| USB | 6 x USB 2.0 depending on variant (2 x at front panel, 4 x on board) |
| Serial | - |
| Audio | HD Audio analog / SPDIF |
| I/Os | 8 Bit GPI/O TTL, SDIO TPM 1.2 |
| Operating System | WIN CE 6.0, WinXPe, WinXP, WES7 Linux VxWorks |
| Operation Temperature | 0° C - 60° C (32° F ~140° F) *Ask about extended temperature ranges. |
| Power Consumption | 7 -9 W typical |
| Cooling |
| Power Supply | Single supply 5V DC |
| MTBF | System MTBF (hours): 221379 Please find the test environment in the manual |
| Compliance |
| Power Consumption | 4.5 - 7 W Idle |
Downloads
Datasheets
pITX-SP, Datasheet
Datasheet for pITX-SP - Kontron's first full featured Pico-ITX™ Small Form Factor based 2.5" SBC with Intel® Atom™ processor up to 1.6 GHz.
[ datasheet_pitx-sp.pdf, 2.39 MB, Aug.31.2017 ]
Manuals
pITX-SP User´s Guide
[ ktd-s0002-i_pitx-sp_usersguide.pdf, 996.28 KB, Sep.11.2017 ]
pITX-SP Software Guide
[ ktd-s0003-c_pitx-sp_softwareguide.pdf, 875.58 KB, Sep.11.2017 ]
pITX-SP Display Cable Guide
[ ktd-s0018-0_displaycableguide.pdf, 814.78 KB, Sep.11.2017 ]
General Safety Instruction
[ general-safety-instructions.pdf, 560.72 KB, Jan.04.2021 ]
Mechanical Drawings
3D mechanical drawing of pITX-SP in IGS file format
Please contact sbc-support@kontron.com for detailed information on mechanical drawings.
[ pitx-sp-3d_igs.zip, 10.42 MB, Nov.27.2013 ]
3D mechanical drawing of pITX-SP in STEP file format
Please contact sbc-support@kontron.com for detailed information on mechanical drawings.
[ pitx-sp-3d_step.zip, 6.77 MB, Nov.27.2013 ]
2D mechanical drawing in PDF format
Please contact sbc-support@kontron.com for detailed information on mechanical drawings.
[ 2d_pitx-sp.pdf, 400.22 KB, Nov.27.2013 ]
3D mechanical drawing of pITX-SP in PDF format
Adobe Acrobat Reader Version 9 or later needed!
Please contact sbc-support@kontron.com for detailed information on mechanical drawings.
[ 3d_pitx-sp.pdf, 5.47 MB, Nov.27.2013 ]
