KTGM45/mITX Datasheet
499.07 KB | 26. März 2026
Dieses Produkt ist veraltet und wird nicht mehr aktiv unterstützt.

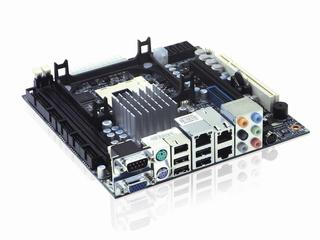

KTGM45/mITX
Embedded Mini-ITX Motherboard mit 45nm Intel® Core™2 Quad & Intel® Core™2 Duo Support bis hin zum T9400 Prozessor
- Intel® Core™2 Quad & Intel® Core™2 Duo Support inkl. T9400 #Langzeitverfügbar embedded FLEX-ATX Motherboard #Intel® GM45 + ICH9M-E Embedded Chipsatz #Intel® GMA 4500 MHD Grafik #Flachbildschirm-Support über ADD2-Karten (DVI, LVDS) #3 x Intel® Gigabit-Ethernet, einer mit Intel® AMT 4.0 Support #Bis zu 8 GB DDR3, 2 DIMM Steckplätze - 240 Pins #4x SATA150/SATA300 mit RAID 0/1, HD Audio, 12x USB 2.0 #PCI-Express 16x
Mit Intel® Mobile 82GM45 Grafik und Memory Controller Hub und dem Intel® I/O Controller Hub (Intel ICH9M-E ) bietet das KTGM45/mITX eine sehr geringe Chipsatz TDP (14,5 Watt) für energieeffiziente Embedded Designs.
Basierend auf dem Mobile Intel® GM45 Chipsatz bieten die Kontron KTGM45/mITX embedded Mini-ITX Motherboards mit Langzeitverfügbarkeit eine ideale Performance-pro-Watt Ratio und aktuellste Interface Technologie wie beispielsweise 2. Gen. PCI-Express x16, ohne dabei den speziellen Bedarf von Embedded Designern zu vernachlässigen: Es bietet weiterhin beispielsweise neben den 12 USB Ports auch 4 serielle Schnittstellen. Die embedded Motherboards von Kontron bieten zudem auch mehr PCB Layer als konventionelle Motherboards, um exzellente Signalqualitäten und elektromagnetische Kompatibilitäten zu erreichen. Kontrons neue embedded Motherboards unterstützen die Intel® Active Management Technology (Intel AMT 4.0) für das Remote-Management und einfache Wartung, sodass die Systemverfügbarkeit bei sinkenden Betriebskosten steigt.
Technische Daten
| Form Factor | Mini-ITX |
|---|---|
| Dimensions (H x W x D) | 6.7” x 6.7” (17,0 cm x 17,0 cm |
| CPU | Supports: Intel® Celeron 575, single core 2.00GHz, 31W Intel® Celeron T3100, Dual Ccore 1.90GHz, 31W Intel® Core 2 Duo P8400, 2.26GHz, dual Core, 25W Intel® Core 2 Duo T9400, 2.53GHz, dual Core, 35W |
| Chipset | Intel® GM45 ICH9M-E |
| Main Memory | up to 8 GB DDR3 DIMM-240 (max 2x 4GB) |
Downloads
BIOS
KTGM45 BIOS v10 (Display Block 004)
2.74 MB | 26. März 2026
KTGM45 BIOS v13 D005
2.75 MB | 26. März 2026
KTGM45 BIOS v27 D008
2.83 MB | 26. März 2026
Package upgrade 12-12-12
BIOS Tools Package v6.5
2.5 MB | 26. März 2026
(Included BF.exe updated 09-03-2011)
KTD-00664 BIOS tools Package User Manual
65.87 KB | 26. März 2026
KTGM45 BIOS v21 D005
2.77 MB | 26. März 2026
KTGM45 BIOS Revision Release Note
34 KB | 26. März 2026
KTGM45 BIOS v31 D008
2.82 MB | 26. März 2026
BF (Burn Flash). EXE latest version
800.65 KB | 26. März 2026
bf.exe used to upgrade/modify BIOS on MB's and SBC's.
Latest version v7.73 dated 2014-08-13.
It's recommended to always use the latest version.
Treiber
XP Pro x64 & Server 2K3 x64
0 B | 26. März 2026
XP & Server 2K3
0 B | 26. März 2026
Win7x64 & Server2K8 X64 R2
0 B | 26. März 2026
Win7
0 B | 26. März 2026
KTGM45 Management Engine drivers v.4.2.21.1037
15.78 MB | 26. März 2026
Vistax64 & Server 2K8 x64
0 B | 26. März 2026
Vista & Server 2K8
0 B | 26. März 2026
KTGM45 Raid
6.7 MB | 26. März 2026
LAN Win7 64b v.16.3
30.1 MB | 26. März 2026
LAN Win7 32b v.16.3
27.95 MB | 26. März 2026
Audio XP-Win7-Vista-32-64b v8700a_20100923
66.39 MB | 26. März 2026
GFX Vista-Win7 32b v151717
40.01 MB | 26. März 2026
GFX Vista-Win7 64b v.151717
42.08 MB | 26. März 2026
GFX XP 32B v.144211
18.67 MB | 26. März 2026
GFX XP 64b v.144211
25.06 MB | 26. März 2026
Chipset W2K-Win7-W2K3-W2K8-Vista-XP 32-64b-v9.2.0.1030
2.64 MB | 26. März 2026
RAID Windows v10.6.0.1022
7.07 MB | 26. März 2026
Software
KTGM45 Linux BSP R01.00 Release note
154.54 KB | 26. März 2026
KTGM45 Linux BSP R01.00 Part 1 of 2
595.87 MB | 26. März 2026
KTGM45 VxWorks 6.8 BSP R01.04
2.33 MB | 26. März 2026
KTGM45 XPE SP3 BSP
22.76 MB | 26. März 2026
KTGM45 Linux BSP R01.00 Part 2 of 2
687.3 MB | 26. März 2026
KTGM45 VxWorks 6.8 BSP R01.04 Release Note
9.53 KB | 26. März 2026
KTGM45 WinCE 6.0 BSP R01.00 Release note
52.09 KB | 26. März 2026
KTGM45 WinCE 6.0 BSP R01.00
9.23 MB | 26. März 2026
KTGM45 WES7 BSP 2011-02-08
6.62 MB | 26. März 2026
KTGM45 XPE BSP 2010-01-14
22.75 MB | 26. März 2026
Service
Kontron Services Brochure
8.9 MB | 26. März 2026
PN 1022-6307 Cable Kit TV-out
509.32 KB | 26. März 2026
PN 1027-2631 Cable LVDS JAE FI-S20 w PT
366.8 KB | 26. März 2026
KTGM45/mITX 3D Drawing in PDF
5.43 MB | 26. März 2026
PN 1035-7636 Cable LVDS STM P240420
368.02 KB | 26. März 2026
PN 821156 Cable LVDS Open-End 2000mm
279 KB | 26. März 2026
PN 821401 Bracket Dual USB Cable
240.34 KB | 26. März 2026
PN 1021-8971 Cable LVDS DF14-20S
324.24 KB | 26. März 2026
PN 820971 LDI Evaluation Kit
393.36 KB | 26. März 2026
PN 821520 Cable for LG.Philips LM150X8
253.36 KB | 26. März 2026
PN 821155 Cable LVDS Open-End 1080mm
270.68 KB | 26. März 2026
PN 821515 Open End LVDS Cable 540mm
257.34 KB | 26. März 2026
KTGM45 IO Bracket
131.9 KB | 26. März 2026
KTD-00769 KT-API-V2 User Manual
117.36 KB | 26. März 2026
PN 821007 Cable Ribbon HDD 550mm
179.84 KB | 26. März 2026
PN 1027-3591 Cable LVDS 2x40p conn 405 mm w PT
278.96 KB | 26. März 2026
PN 821017 Cable COM2 100mm 2.54
140.44 KB | 26. März 2026
PN 821016 Cable COM2 200mm 2.54
184.86 KB | 26. März 2026
PN 821018 Cable HDD UDMA-100
169.82 KB | 26. März 2026
PN 821035 Cable SATA 500mm
172.8 KB | 26. März 2026
PN 821036 Cable COM2 100mm Bracket
178.78 KB | 26. März 2026
PN 821038 Cable COM x2 Bracket 300mm
195.68 KB | 26. März 2026
PN 821041 Cable Feature Open-End
152.19 KB | 26. März 2026
PN 821042 Cable Front Panel Open-End
164.37 KB | 26. März 2026
PN 821040 IEEE1394 Bracket Dual 6-pole
267.78 KB | 26. März 2026
PN 821043 Cable Audio Open-End
155.87 KB | 26. März 2026
PN 821518 Cable LVDS JAE FI-S20S Std18b
365.24 KB | 26. März 2026
KTGM45-ITX 3D Drawing STP rev. 02-02-2010
4.49 MB | 26. März 2026
KTGM45/mITX Mechanical Drawings (both Mils and mm) in PDF
1.77 MB | 26. März 2026
KT-API-V2 package 1.0.1899
2.64 MB | 26. März 2026
KT-API-V2-DLL package 1.0.1899
8.1 MB | 26. März 2026
KTD-00798 KT-API-V2-DLL User Manual
880.13 KB | 26. März 2026
concept-case
KTD-00776 KT-LVDS-40p Display - Cable List Application Note
Weitere Downloads
Alle weiteren Downloads (Treiber, Downloads etc.) finden Sie auf Kontrons Customer Section
Varianten
Varianten hier auswählen
Keine Varianten gefunden.
Zubehör
Zubehör hier auswählen

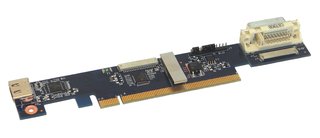

KT-PCIe-DVI-HDMI-I
820977
Flaches "low Profile" DVI/HDMI Modul für Systeme mit Intel® GM45, Q45 oder G41 Chipsatz
COM port Cable, 100mm
821017
COM2 Cable, 2.54mm, 100mm lang
DP to DVI Adapter
1045-5780
DP to DVI Adapter
