KT690-mITX
164.63 KB | 26. März 2026
Dieses Produkt ist veraltet und wird nicht mehr aktiv unterstützt.

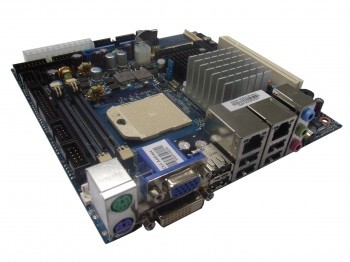

KT690/mITX
Kosteneffizientes Embedded Mini-ITX Motherboard mit AMD Prozessor und ATI Radeon X1250 Grafik on Board
- AMD Turion64™ Dual-Core / AMD Sempron CPU #AMD M690T + SB600 Embedded Chipsatz #16 LANE HYPER TRANPORT #ATI RADEON X1250 Grafik-Controller #PCI-Express #Mini PCI-Express #Flachbildschirmsupport über onboard LVDS #1x PCI Slot #Bis zu 256MB onboard Grafikspeicher #DVI, CRT, TV-OUT (optional) #Bis zu 2x 10/100/1000 Mbps Ethernet #10x USB 2.0, 2x RS232C #1x ATA133 und 4x SATA150/300 IDE Controller mit RAID 0/1/10 #Compact Flash Sockel onboard #High Definition Audio #TPM (Trusted Platform Module) onboard #Größe: 170 x 170 mm (6,7" x 6,7")
2x LAN, 4x SATA300/150 mit RAID, 2x COM, LVDS, CRT, DVI, TV-OUT
Das Kontron KT690/mITX ist ein neues langlebiges, langzeitverfügbares und robustes mITX Motherboard (Mini-ITX) mit aktuellem AMD M690T + SB600 Embedded Chipsatz, der die hochperformanten low power Mobile AMD Sempron™ Single-Core und AMD Turion™ 64 X2 Dual-Core Prozessoren unterstützt.
Diese aktuellen Prozessoren aus der AMD Embedded Roadmap liefern extreme Performance mit bis zu 16 Lane Hyper Transport™ Support und zwischen 9W und 35W TDP.
Diese aktuellen Prozessoren aus der AMD Embedded Roadmap liefern extreme Performance mit bis zu 16 Lane Hyper Transport™ Support und zwischen 9W und 35W TDP.
Downloads
Treiber
KT690 Chipset & Graphics drivers Vista 64bit
64.1 MB | 26. März 2026
KT690 Chipset & Graphics driver Vista 32bit
46.61 MB | 26. März 2026
HDMI Driver for Windows
15.73 MB | 26. März 2026
KT690 Chipset & Graphics drivers for XP
159.47 MB | 26. März 2026
(Same as on Production CD 91600555)
KT690 Graphics Driver Linux
47.69 MB | 26. März 2026
KT690 Sound Driver Windows XP
26.12 MB | 26. März 2026
KT690 Sound Driver Vista
23.26 MB | 26. März 2026
KT690 LAN Driver Linux
93.14 KB | 26. März 2026
KT690 LAN Driver NDIS2 for DOS
11.32 KB | 26. März 2026
KT690 LAN Driver Windows XP
4.79 MB | 26. März 2026
KT690 LAN Driver Vista
4.14 MB | 26. März 2026
KT690 LAN Diagnostic DOS, Win 2K KP Vista
6.5 MB | 26. März 2026
Turion 64 X2 Dual-Core Mobile XP-2003
7.03 MB | 26. März 2026
CPU drivers for XP and 2003
KT690 Lan Driver Vista CD91600555
4.99 MB | 26. März 2026
KT690 Raid drivers Vista-XP CD91600555
73.24 MB | 26. März 2026
KT690_Vista-Win7_non-WHQL_v8.593.100.6_32b-64b
94.92 MB | 26. März 2026
KT690 Video Driver XP v 9.11
79.24 MB | 26. März 2026
KT690 Audio Win-2K-XP-Vista-Win7 32b-64b
102.24 MB | 26. März 2026
KT690_Vista-Win7_WHQL_v8.593.100.6_32b-64b
95.04 MB | 26. März 2026
Software
KT690 Windows XPE BSP 2008-07-01
36.81 MB | 26. März 2026
KT690 VxWorks 6.8 BSP R01.00
2.09 MB | 26. März 2026
KT690 VxWorks 6.8 BSP R01.00 Release Note
6.85 KB | 26. März 2026
Kontron Linux BSP R01.00 Release Note
155.49 KB | 26. März 2026
Kontron Linux BSP R01.00
836.53 MB | 26. März 2026
Service
Kontron Services Brochure
8.9 MB | 26. März 2026
PN 821017 Cable COM2 100mm 2.54
140.44 KB | 26. März 2026
PN 821016 Cable COM2 200mm 2.54
184.86 KB | 26. März 2026
KT690/mITX 3D Drawing in PDF
3 MB | 26. März 2026
PN 1027-2631 Cable LVDS JAE FI-S20 w PT
366.8 KB | 26. März 2026
PN 1035-7636 Cable LVDS STM P240420
368.02 KB | 26. März 2026
PN 821401 Bracket Dual USB Cable
240.34 KB | 26. März 2026
PN 821515 Open End LVDS Cable 540mm
257.34 KB | 26. März 2026
PN 821042 Cable Front Panel Open-End
164.37 KB | 26. März 2026
PN 821155 Cable LVDS Open-End 1080mm
270.68 KB | 26. März 2026
PN 820971 LDI Evaluation Kit
393.36 KB | 26. März 2026
KTD-00586 Samsung LTM170E5-L03 to 886LCD-M family
68.61 KB | 26. März 2026
PN 1021-8971 Cable LVDS DF14-20S
324.24 KB | 26. März 2026
KTD-00598-0 LGPhilips LM170E01 to 886LCD-M family
22.57 KB | 26. März 2026
KTD-00613 Cable for Samsung LTM170EH-L01 Specification
78.45 KB | 26. März 2026
KTD-00653 Cable for Samsung LTM170E8-L02 Specification
32.18 KB | 26. März 2026
KTD-00698 82xxxx Cable kit Samsung LTB230W1-L02
258.33 KB | 26. März 2026
KTD-00697 820972 Cable kit Samsung LTM201U1-L01
243.65 KB | 26. März 2026
KTD-00701 820973 LDI Dual Sharp LQ201U1LW01
249.32 KB | 26. März 2026
PN 821156 Cable LVDS Open-End 2000mm
279 KB | 26. März 2026
PN 1022-6307 Cable Kit TV-out
509.32 KB | 26. März 2026
KT690/mITX IO Bracket
482.84 KB | 26. März 2026
KT690/mITX Bottom side (Inches)
1.12 MB | 26. März 2026
KT690/mITX Bottom side (Metric)
1.12 MB | 26. März 2026
KT690/mITX Mounting holes etc (Inches)
1.11 MB | 26. März 2026
KT690/mITX Mounting holes etc (Metric)
1.11 MB | 26. März 2026
KT690/mITX Top side (Inches)
1.12 MB | 26. März 2026
KT690/mITX Top side (Metric)
1.12 MB | 26. März 2026
KT690/mITX 3D Drawing (STP format)
3.12 MB | 26. März 2026
PN 821520 Cable for LG.Philips LM150X8
253.36 KB | 26. März 2026
KTD-00769 KT-API-V2 User Manual
117.36 KB | 26. März 2026
PN 821007 Cable Ribbon HDD 550mm
179.84 KB | 26. März 2026
PN 1027-3591 Cable LVDS 2x40p conn 405 mm w PT
278.96 KB | 26. März 2026
PN 821018 Cable HDD UDMA-100
169.82 KB | 26. März 2026
PN 821035 Cable SATA 500mm
172.8 KB | 26. März 2026
PN 821036 Cable COM2 100mm Bracket
178.78 KB | 26. März 2026
PN 821038 Cable COM x2 Bracket 300mm
195.68 KB | 26. März 2026
PN 821041 Cable Feature Open-End
152.19 KB | 26. März 2026
PN 821031 Cable LPT 2.54mm 250mm
184.27 KB | 26. März 2026
PN 821043 Cable Audio Open-End
155.87 KB | 26. März 2026
PN 821518 Cable LVDS JAE FI-S20S Std18b
365.24 KB | 26. März 2026
Zubehör
Zubehör hier auswählen

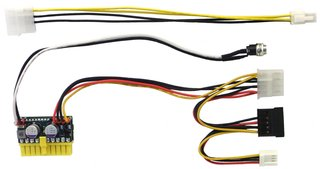

DC-DC Supply 12Vin 120W w. Cable Kit
820152
Konvertiert von 12V DC auf ATX Spannungsversorgung - für die Embedded Motherboard Serien 786LCD/mITX, 886LCD-M, 986LCD-M und KT690/mITX
LDI (Large Display Interface) Evaluation Kit
820971
Das LDI Evaluation Kit beinhaltet: 820975 LDI Module, 821521 Evaluation Kabel Kit und 1027-3591 LVDS Kabel mit 2x40p Konnektoren, 405 mm
DC-DC Supply 10-25Vin 150W
820153
Konvertiert von 10-25V DC auf ATX Spannungsversorgung - für die Embedded Motherboard Serien 786LCD/mITX, 886LCD-M, 986LCD-M und KT690/mITX
DC-DC Supply 10-32Vin 90W
820155
Konvertiert von 10-32V DC auf ATX Spannungsversorgung - für die Embedded Motherboard Serien 786LCD/mITX, 886LCD-M, 986LCD-M und KT690/mITX
